Qu’est-ce qu’une barbacane dans un mur ?

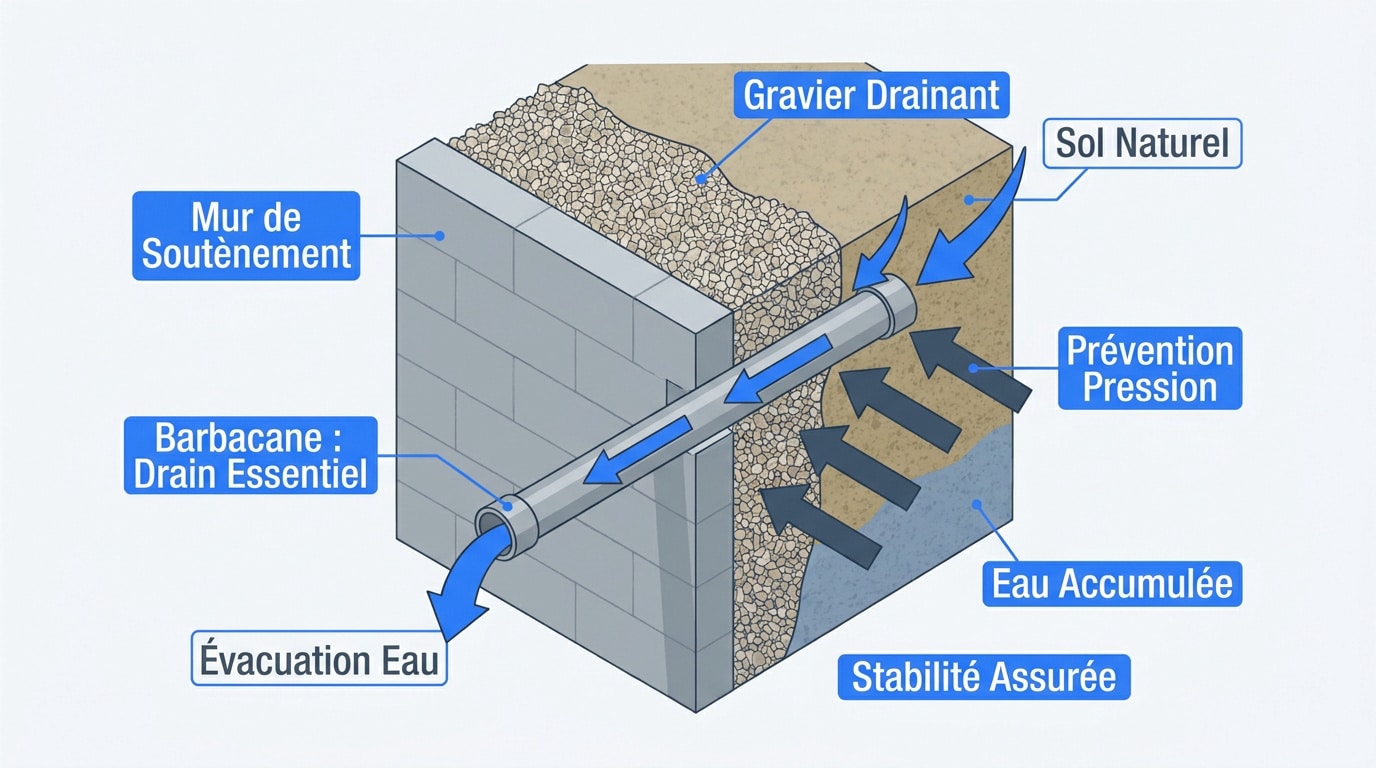

Une barbacane est un orifice cylindrique traversant un mur de soutènement ou de clôture, conçu pour évacuer l’eau accumulée derrière la paroi. Sans barbacane, la pression hydrostatique exercée par l’eau saturant le sol peut déformer puis renverser le mur.
La barbacane, ou chantepleure, évacue les eaux pluviales et de ruissellement accumulées derrière un mur. Ce dispositif passif annule la pression hydrostatique, évitant ainsi le basculement ou la rupture de l’ouvrage lors de fortes pluies.
Le terme barbacane désigne aujourd’hui un orifice de drainage. Historiquement, comme à la porte d’En-Haut à Pérouges, il s’agissait d’un ouvrage défensif avancé. La sémantique a évolué mais l’idée de protection demeure.
Sans ces ouvertures, le sol saturé pousse sur la paroi. L’eau cherche une sortie et fragilise les fondations.
Un mur de soutènement n’est jamais étanche. Il doit respirer pour rester stable. La barbacane assure cette fonction vitale.
L’étymologie renvoie à la défense, mais en maçonnerie moderne, nous parlons bien d’évacuation. Elle prévient l’accumulation hydrique critique.
Mon équipe constate souvent des murs bombés. C’est le signe d’un manque de barbacanes. La pression est alors immense.
Un bon drainage dépend du diamètre choisi. L’espacement entre chaque tube compte aussi. Nous allons détailler ces mesures précises pour garantir la pérennité de vos travaux de maçonnerie.
Dimensionnement d’une barbacane mur : diamètre, espacement, inclinaison
Après avoir compris l’utilité de ces ouvertures, il convient de respecter des règles de calcul précises pour leur implantation.
Diamètre et espacement selon le type de mur
Le diamètre varie selon le matériau. Pour un mur en parpaings, le Ø 100 mm est courant. En béton armé, nous descendons parfois à Ø 50 mm.
L’espacement horizontal est crucial. À titre de repère, une recommandations AQC indique 1,5 à 2 mètres. Cela dépend de la perméabilité du sol arrière. Un sol argileux nécessite des sorties plus rapprochées.
| Type de mur | Diamètre intérieur (mm) | Espacement (m) | Repère de référence |
|---|---|---|---|
| Parpaing / maçonnerie | ≥ 100 | 1,5 | Ancienne fiche AQC (indicatif) |
| Béton banché | 100-150 | 1,5 à 2 | Guide Cerema 2018 (indicatif) |
Cas des murs en pierre. Ici, l’espacement est plus irrégulier. On suit les joints naturels de la maçonnerie. Le diamètre doit rester suffisant pour éviter le colmatage.
Vigilance PS-MI. En zone sismique, le ferraillage ne doit pas être sectionné. Le perçage demande une étude préalable.
Nous recommandons de doubler les sorties en pied de mur. Cela sécurise l’évacuation en cas de fortes crues.

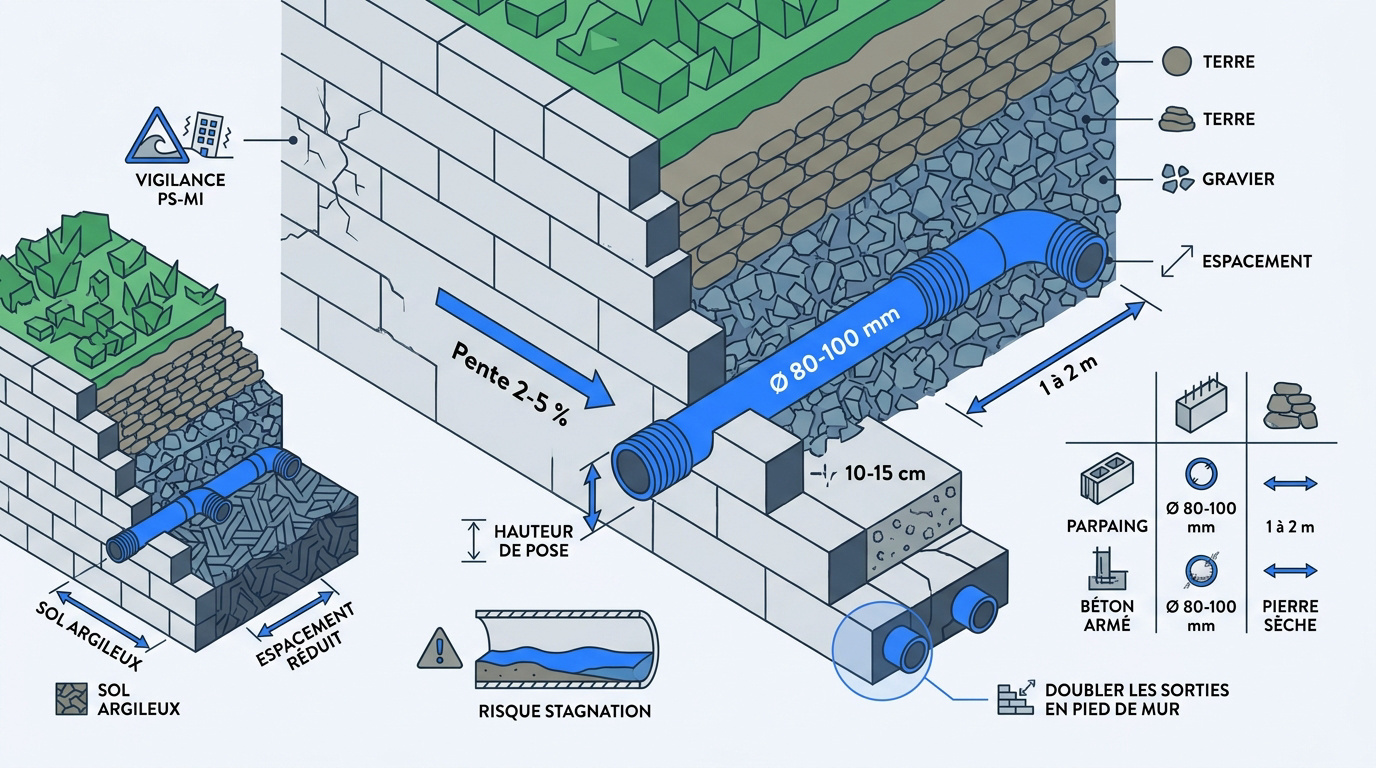

Inclinaison et hauteur de pose
L’inclinaison prévient la stagnation. Une pente de 2 à 5 % vers l’extérieur est idéale. L’eau s’écoule alors naturellement par gravité.
La hauteur de pose compte. La sortie doit se situer à 15 cm du sol fini. Cela évite l’obstruction par la terre.
Risques d’une pose horizontale. L’eau stagne dans le tube PVC. Les dépôts calcaires et les mousses s’y développent. Le conduit finit par se boucher totalement en quelques saisons.
Conseil de terrain. Mes équipes vérifient toujours la pente au niveau à bulle. Un mauvais angle rend le système inefficace. C’est une erreur classique à éviter.

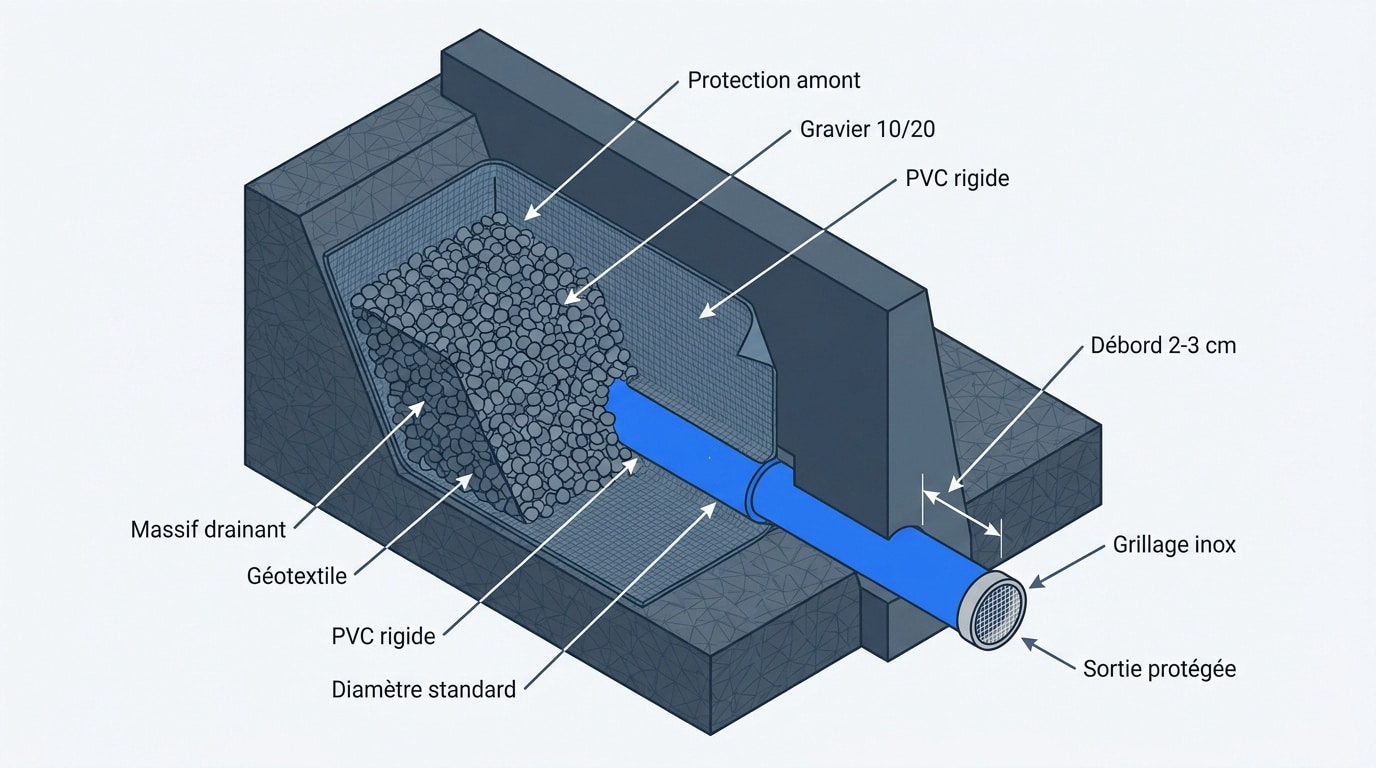

Matériaux pour barbacane mur : PVC, géotextile et gravier
Le choix des composants garantit la longévité du système de drainage face aux agressions du sol.
PVC rigide : le choix standard
Le PVC rigide constitue la norme technique pour vos évacuations. Il résiste efficacement à la compression des terres. Mon équipe utilise des tubes de type évacuation aux parois épaisses.
Les diamètres standards observés sur nos chantiers sont 50, 80 ou 100 mm. Le coût unitaire reste modeste, oscillant entre 4 et 9 euros.
Le tube doit traverser toute l’épaisseur du mur. La pose se fait en laissant dépasser 2 à 3 cm côté aval. Cette saillie évite les traces d’humidité sur le parement.
Pour les murs anciens, la pierre taillée reste une option viable. L’esthétique est préservée mais le débit est moindre. Je vois trop souvent cette erreur sur le terrain.
Je déconseille les tubes souples ou annelés. Ils s’écrasent sous le poids du remblai. La circulation de l’eau devient alors impossible.
Protection en sortie : grillage, géotextile, massif drainant
La protection amont est vitale pour la pérennité de l’ouvrage. Un feutre géotextile empêche les particules fines de boucher le tube. Sans cela, le drainage devient inopérant rapidement.
Le massif drainant complète l’installation. Utilisez du gravier 10/20 propre derrière le mur. Cela facilite l’arrivée de l’eau vers l’orifice.
La protection contre les nuisibles est indispensable. Un grillage antirongeur en inox se fixe en sortie. Il empêche les petits animaux de nicher dans le conduit.
- Géotextile type bidim
- Gravier 10/20
- Grillage inox à mailles fines
Mes techniciens installent systématiquement ce trio. C’est l’assurance d’un mur sec pour des décennies. La maintenance en est grandement simplifiée.
Ce dispositif s’intègre dans une approche globale du drainage : notre guide complet du drainage de mur de soutènement détaille la coordination entre barbacane et drain périphérique.
Installer des barbacanes dans un mur existant
Percer un ouvrage déjà en place demande de la méthode pour ne pas fragiliser sa structure porteuse.
Préparer : repérer et vérifier l’état du mur
L’analyse préalable est obligatoire. Observez les fissures existantes avant tout perçage. Si le mur penche déjà, consultez un bureau d’études spécialisé.
Localisez le ferraillage. Un détecteur de métaux évite de sectionner les aciers structurels. C’est essentiel pour la stabilité du béton.
Le traçage des points de forage. Marquez les emplacements à la craie. Respectez un alignement horizontal parfait pour l’esthétique. Vérifiez que rien ne gêne en face arrière du mur.
Je vois trop souvent des perçages aléatoires. Cela affaiblit la maçonnerie inutilement. Prenez le temps de mesurer chaque intervalle avec précision.
Percer et insérer le conduit
Utilisez une carotteuse diamantée. Cet outil permet un perçage propre sans vibrations destructrices. Le refroidissement à l’eau protège la couronne de coupe.
Inclinez l’appareil dès le départ. Maintenez cet angle vers le bas pour la pente. La progression doit être lente et régulière.
Insertion du tube PVC. Nettoyez le trou après le forage. Glissez le conduit en vérifiant le débord extérieur. Il ne doit pas y avoir de jeu excessif dans le forage.
Conseil de pro. Si vous rencontrez un blocage, ne forcez pas. Retirez la carotte de béton coincée dans le tube. Reprenez ensuite le forage avec calme et précision.
Sceller, protéger et contrôler
Le scellement se fait au mortier. Utilisez un produit sans retrait pour garantir l’étanchéité. Évitez les joints souples qui vieillissent mal au soleil.
Posez le bonnet en géotextile. Fixez-le solidement à l’arrière du tube. Cela filtrera les impuretés dès la première pluie.
Le test final est indispensable. Versez un seau d’eau derrière le mur si possible. L’eau doit ressortir claire et rapidement par la barbacane. C’est la preuve que tout fonctionne.
Marquez les sorties sur un plan. Cela aide pour les futurs entretiens. Un repère discret en pied de mur est souvent très utile.
Intégrer des barbacanes dans un mur neuf
Lors d’une construction neuve, l’anticipation permet une intégration parfaite et moins coûteuse du drainage. La barbacane mur agit comme un exutoire cylindrique indispensable pour évacuer l’eau accumulée, évitant ainsi que la pression hydrostatique ne vienne déformer ou renverser votre ouvrage de soutènement.
Réservation lors du coffrage
Posez les manchons avant le coulage. Fixez-les solidement aux banches ou au ferraillage. Ils ne doivent pas bouger pendant la vibration du béton.
Utilisez des cales pour l’inclinaison. Cela garantit la pente de 2 à 5 % sans effort. Le gain de temps est considérable.
Choix des gaines de réservation. Les tubes PEHD sont très résistants. Ils supportent la pression du béton frais sans se déformer. Retirez les bouchons seulement après le décoffrage complet.
Mon équipe préfère cette méthode. Elle évite le carottage ultérieur, plus onéreux. La finition autour du tube est également bien plus propre.
Coordination avec le drain périphérique
Ne confondez pas les systèmes. La barbacane évacue l’eau ponctuelle derrière le mur. Le système de drainage périphérique gère les eaux en pied de fondation.
Ils travaillent en complémentarité totale. L’un sécurise la paroi, l’autre protège l’assise. C’est la base d’un soutènement durable.
Raccordement éventuel des sorties. Parfois, les barbacanes se jettent dans un collecteur. Cela évite les flaques en pied de mur. Vérifiez toujours la capacité du collecteur final.
Je recommande de garder des sorties libres. En cas de saturation du drain, elles servent de soupape. C’est une sécurité supplémentaire contre les inondations.
Entretien et débouchage des barbacanes
Un mur drainé nécessite un suivi régulier pour éviter que le colmatage ne ruine vos efforts.
Fréquence et technique de nettoyage
Inspectez les sorties chaque automne. Les feuilles mortes bouchent souvent les orifices. Un simple retrait manuel suffit généralement à rétablir le flux.
Utilisez un jet d’eau basse pression. Nettoyez l’intérieur du tube depuis l’extérieur. N’utilisez jamais de haute pression destructrice pour le géotextile.
Signes de colmatage profond. Si l’eau ne coule plus après une pluie, le filtre est saturé. Il faut parfois remplacer le gravier drainant en amont. C’est une opération lourde mais nécessaire.
Conseil de maintenance. Si vous voyez des racines sortir, agissez vite. Coupez-les et traitez les abords. Les racines peuvent faire éclater les conduits PVC en quelques années.
Quand ajouter ou refaire des barbacanes
Surveillez les déformations du mur. Tout bombement nouveau ou progressif de la paroi est un signal d’alerte sérieux. Cela indique une pression d’eau que les barbacanes ne gèrent plus.
Les fissures horizontales sont des alertes. Elles traduisent une poussée excessive en milieu de paroi. Il faut alors rajouter des points d’évacuation.
Quand appeler un expert ? Si les fissures traversent toute l’épaisseur, le danger est réel. Un bureau d’études doit diagnostiquer la stabilité globale. Ne tentez pas de réparation seul dans ce cas.
Ces dispositifs, hérités du porte d’En-Haut à Pérouges (base Mérimée), exigent une surveillance rigoureuse pour maintenir l’intégrité des ouvrages anciens. Leur rôle défensif historique a laissé place à une fonction hydraulique vitale.
Nous intervenons souvent pour des renforcements. Ajouter des barbacanes par carottage sauve souvent l’ouvrage. C’est une solution curative efficace et éprouvée.
