Mis à jour le 10/08/2026
💡L’essentiel à retenir :
selon le DTU 20.1, le fil d’eau du drain doit se situer entre 60 cm et 1 m sous la semelle de fondation. Cette profondeur atteint 120 cm en sol argileux pour contrer le retrait-gonflement des terres. Un positionnement précis garantit la stabilité structurelle et la pérennité de votre ouvrage face aux pressions hydrostatiques.
Le NF DTU 20.1 P3 (annexe C normative, juillet 2020) encadre le drainage périphérique des ouvrages en maçonnerie. En pratique courante, la cote de fil d’eau généralement retenue se situe entre 60 cm et 100 cm sous le niveau de la semelle de fondation : profondeur à préciser par une étude préalable selon la nature du sol. Cette précision millimétrée est indispensable pour intercepter les eaux d’infiltration avant qu’elles n’exercent une pression hydrostatique sur votre structure.
Pourtant, une erreur de calcul sur la profondeur drain maison peut déstabiliser vos assises ou saturer votre réseau en cas de nappe phréatique haute. Nous allons détailler les cotes techniques spécifiques à chaque nature de sol et les impératifs de mise en œuvre pour sécuriser durablement votre bâti.
Quelle profondeur pour un drain de maison ?

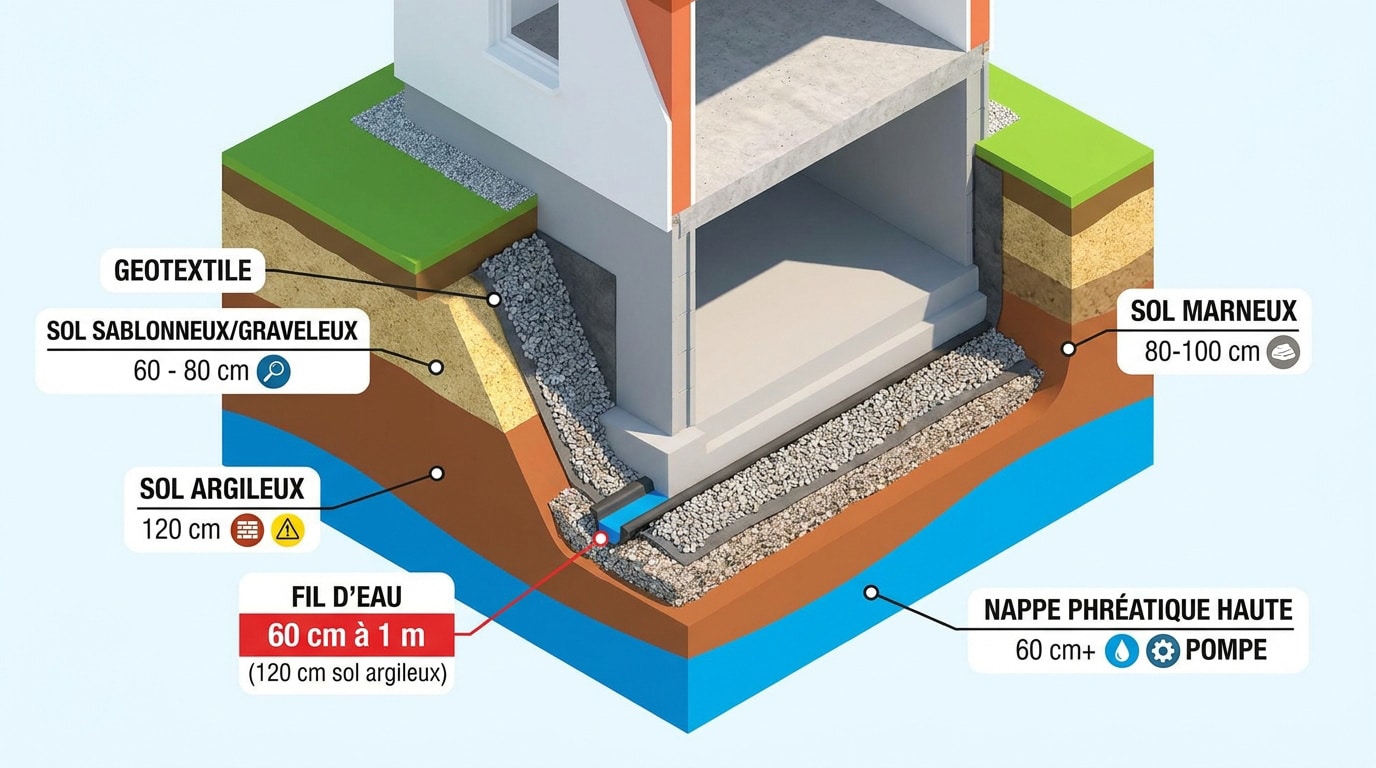

La profondeur standard d’un drain de fondation selon le DTU 20.1 est de 60 cm à 1 m sous la semelle des fondations, mesurée depuis le fil d’eau du drain. Cette fourchette varie selon la nature du sol : de 60–80 cm sur sol sablonneux ou graveleux à 80–120 cm sur sol argileux ou marneux. Sur les terrains avec nappe phréatique haute (moins de 2 m de profondeur), le drain peut descendre au-delà du mètre, nécessitant parfois un puits de relevage.
La gestion de l’humidité dépend de la nature de votre terrain. Mon équipe voit trop souvent des réseaux posés à 30 cm sur argile, une erreur technique majeure. Nous devons adapter l’altimétrie du drain à la perméabilité rencontrée pour éviter tout désordre structurel.
| Type de sol | Profondeur recommandée (sous semelle) | Spécificité technique |
|---|---|---|
| Sablonneux/Graveleux | 60 à 80 cm | Géotextile ≥ 200 g/m² (selon étude) |
| Argileux | 80 à 120 cm | Retrait-gonflement |
| Marneux | 80 à 100 cm | Eaux d’infiltration |
| Nappe phréatique haute | +100 cm | Pompe de relevage possible |
Le respect de ces cotes rabat la nappe phréatique et évite la pression hydrostatique sur vos fondations. En zone de nappe haute, je recommande une vérification sur InfoTerre avant vos terrassements.
La pente doit rester entre 5 et 10 mm par mètre vers l’exutoire (minimum 5 mm/m selon NF DTU 20.1 P3). Une pose hors normes compromet la pérennité de l’ouvrage, surtout dans le Grand Ouest où les pluies saturent vite les sols.

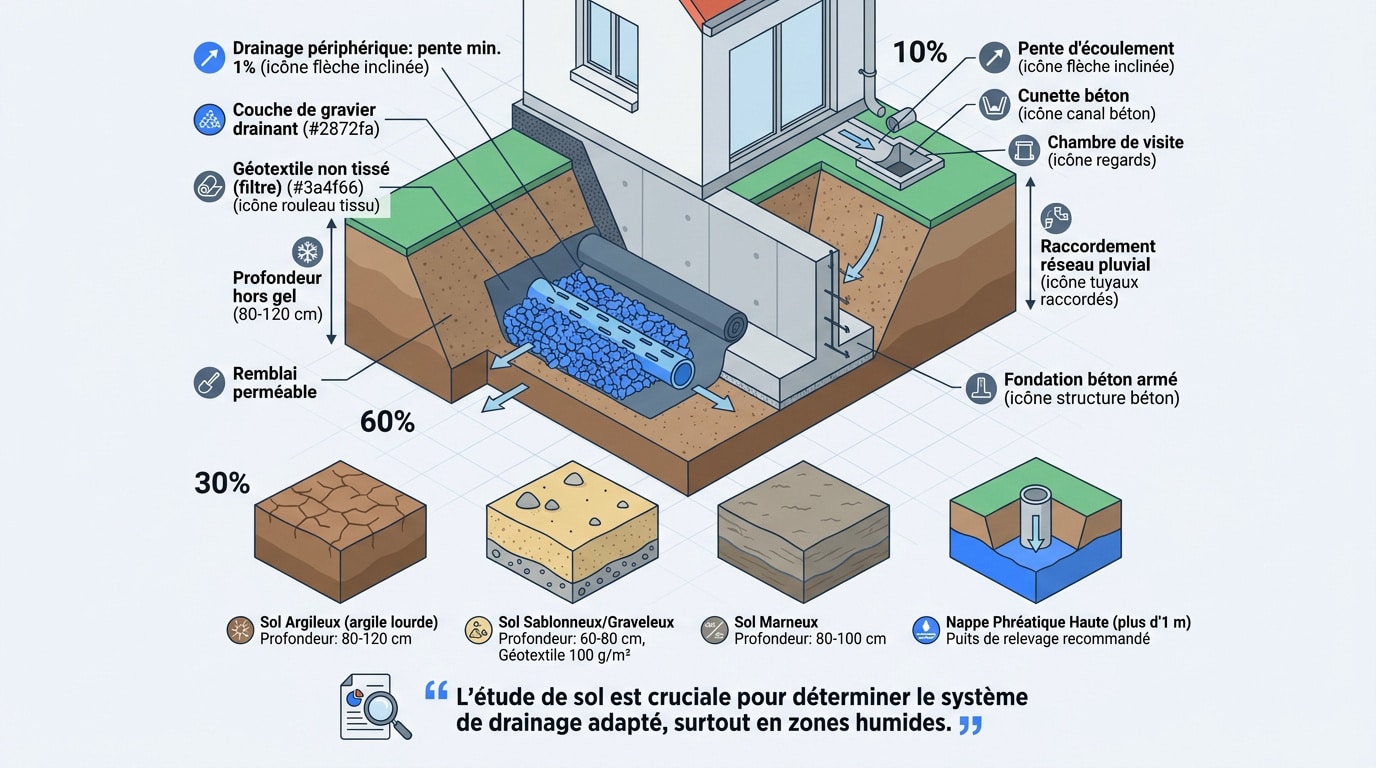

La profondeur drain maison selon le type de sol : tableau complet
Le choix de la cote ne se fait pas au hasard mais dépend directement de la géologie de votre terrain. Mes techniciens ont relevé que la performance d’un ouvrage repose sur l’adaptation aux strates rencontrées lors du terrassement.
Voici les données de référence pour vos chantiers :
| Type de sol | Profondeur recommandée (fil d’eau) | Spécificité technique |
|---|---|---|
| Argileux / Marneux | 80 à 120 cm | Garde haute impérative |
| Sablonneux / Graveleux | 60 à 80 cm | Géotextile ≥ 200 g/m² (selon étude) |
| Nappe phréatique < 2 m | > 100 cm | Puits de relevage obligatoire |
Sol argileux : pourquoi descendre plus bas
Le phénomène de retrait-gonflement des argiles, ou RGA, fragilise vos structures. Je recommande de consulter la carte officielle Géorisques pour identifier les zones d’exposition forte au retrait-gonflement. L’eau stagne et exerce une pression latérale forte sur les parois enterrées.
En sol argileux, la règle de l’art retient généralement une profondeur de 80 à 120 cm pour le fil d’eau du drain, à préciser par une étude géotechnique. Cette garde supplémentaire évite que les fondations ne bougent lors des cycles saisonniers.
Nous avons vu un chantier en Île-de-France avec un drain à 70 cm. Il a fallu terrasser à nouveau dès le premier hiver. L’humidité stagnante saturait déjà le sol.
Respectez strictement ces cotes : la sécurité de l’ouvrage en dépend.
Sol sablonneux ou graveleux : moins profond, mais géotextile obligatoire
Sur ces sols filtrants, 60 à 80 cm suffisent généralement. L’eau circule vite dans ces matériaux. Il faut simplement atteindre le niveau bas des fondations.
Je vois trop souvent l’absence de géotextile de 100 g/m². Sans lui, le sable fin colmate les fentes. Le système devient inutile en moins de trois ans.
Le géotextile doit envelopper tout le lit de cailloux. C’est une barrière physique contre les particules fines. La durabilité du drainage est à ce prix.
Sol marneux et cas difficiles
La marne mélange calcaire et argile, se montrant très instable face à l’humidité. Une profondeur de 80 à 100 cm est ici impérative pour stabiliser l’ouvrage.
Si vous tombez sur une veine calcaire dure, stoppez le creusement. Il faut s’adapter à la roche saine rencontrée. Ne forcez pas inutilement le passage.
Je recommande souvent un diagnostic visuel par un expert. Chaque terrain possède ses propres pièges géologiques : adaptez la cote au sol réel dès l’ouverture des fouilles.
Nappe phréatique haute : au-delà du mètre
Si la nappe affleure à moins de 2 m, le drain classique sature. Consultez impérativement la base ADES pour les niveaux de nappe et InfoTerre BRGM pour la géologie du sous-sol, avant de louer votre pelle. Un simple tuyau ne suffira pas à évacuer le débit.
Il faut coupler le drain à un puits de relevage. Une pompe immergée évacuera l’eau vers l’exutoire pluvial. C’est la seule solution pérenne en zone humide.
« Avant tout chantier drainage sur terrain bas, consultez la carte BRGM et demandez une mission géotechnique G2 (ou G5 sur bâtiment existant), sinon vous drainerez dans le vide. »
Stéphane conseille toujours une mission géotechnique G2 préalable (mission G5 pour un bâtiment existant). Sans cela, vous risquez de drainer inutilement une nappe inépuisable. Le diagnostic permet de valider la faisabilité.
Le coût augmente mais la maison reste au sec. C’est un investissement nécessaire. La pérennité du bâti est votre priorité.

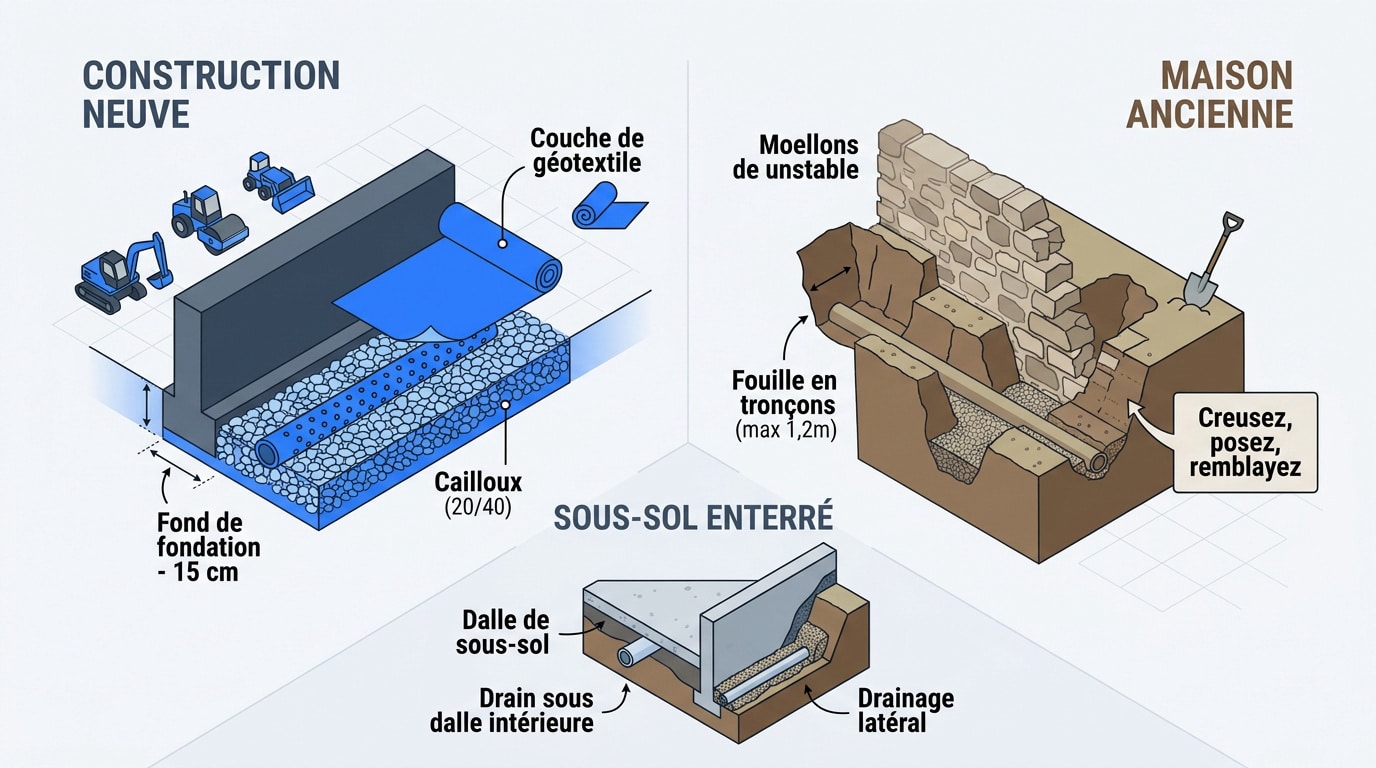

Construction neuve vs maison ancienne : deux approches différentes
Au-delà de la nature du sol, la profondeur drainage maison est aussi conditionnée par le moment de l’intervention, qui dicte la méthodologie et les risques associés.
Construction neuve : intégrer le drain dès la phase fondation
C’est la configuration idéale pour travailler proprement. Le terrassier pose le drain avant de remblayer les fouilles. L’accès est total et les pentes sont faciles à régler.
La règle est simple : fond de fondation moins 15 cm. Ajoutez 20 cm de cailloux 20/40 pour une filtration optimale. Respectez scrupuleusement les préconisations du DTU 20.1.
N’oubliez pas le géotextile pour protéger le drain. Cette étape ne prend que quelques minutes à ce stade.
Maison ancienne : fouilles en tronçons, ne pas déstabiliser
Intervenir sur du bâti ancien présente un risque structurel majeur. Ne creusez jamais une tranchée continue le long des murs. La terre maintient souvent la cohésion des vieilles fondations.
Travaillez par tronçons de 1 à 1,2 m selon les conditions du chantier (blindage obligatoire si profondeur > 1,30 m). Creusez, posez, remblayez, puis passez à la suite. Cette méthode préserve la stabilité de votre maçonnerie en pierre ou moellons.
Mes techniciens ont déjà vu des murs se fissurer par excès de zèle. La patience est votre meilleure alliée sur ces chantiers. Pour la méthode complète adaptée au bâti d’avant 1950, consultez notre guide sur le drainage d’une maison ancienne.
La sécurité des ouvriers et du bâtiment prime : tout tronçon ouvert sans étaiement expose les fondations et les hommes.
Sous-sol enterré : adapter la cote au niveau du plancher
Pour un sous-sol, le drain doit descendre sous le niveau de la dalle intérieure. Visez 5 cm sous le sol fini pour éviter les remontées capillaires.
Le drainage latéral du mur de soubassement complète le dispositif. Il faut guider l’eau vers le bas avant qu’elle ne traverse le mur. C’est une double protection indispensable.
Pour des solutions spécifiques, consultez notre guide sur le drainage intérieur de sous-sol enterré. Cela traite les cas où l’extérieur est inaccessible.
Ce que dit le DTU 20.1 sur la profondeur (normes officielles)
La profondeur drain de fondation selon le DTU 20.1 est la donnée technique la plus contrôlée lors d’un sinistre : maîtriser ce texte avant tout chantier de drainage fondation est indispensable.
Le DTU 20.1 fixe les règles de l’art pour le drainage. La profondeur se mesure au fil d’eau du tuyau. Elle doit se situer entre 60 cm et 100 cm sous la semelle en pratique courante, la cote exacte étant à confirmer par étude préalable selon la nature du sol.
Le texte impose une distance de 15 cm minimum par rapport au pied de fondation. Cela évite d’affouiller le sol porteur. La pente doit être continue vers l’exutoire.
Le non-respect de ces cotes annule souvent les garanties décennales. En cas de sinistre, l’expert vérifiera d’abord la profondeur de pose. Notre guide sur la tranchée drainante autour des fondations détaille le dimensionnement conforme. Soyez donc extrêmement rigoureux sur vos mesures.
- Profondeur : 60-100 cm sous la semelle
- Distance fondation : 15 cm minimum
- Pente : 5-10 mm/m vers l’exutoire (min. 5 mm/m, NF DTU 20.1 P3 2020)
- Diamètre minimum : 100 mm (min normatif DTU 20.1 P3 : DN 72 intérieur, classe SN4)
Mise en œuvre : poser le drain de maison à la bonne profondeur
Maîtriser la profondeur drain maison dans la pratique demande des outils de précision et une rigueur à chaque étape du chantier. Notre guide sur la mise en œuvre complète du drainage périphérique détaille l’ensemble des phases, de la tranchée à l’exutoire.
Creusement de la tranchée à la bonne cote
L’usage d’un laser de chantier est vivement recommandé pour une précision millimétrée. Une simple règle graduée peut suffire sur de petites distances. La tolérance admise est de 2 cm.
La tranchée doit mesurer au moins 30 à 40 cm de large. Cela permet de loger le drain et son enrobage de graviers. Un espace trop étroit empêche une bonne filtration.
Vérifiez le fond de fouille avant toute pose. Il doit être propre et stable.
Pose du drain au bon niveau
Versez d’abord un lit de cailloux 20/40 sur 10 cm. Déposez ensuite votre drain, idéalement un modèle annelé de diamètre 100. Pour les gros débits, passez sur du 160.
Enroulez le géotextile avant d’ajouter le reste du gravier. Le fil d’eau doit rester 15 cm sous la semelle. C’est le point de bascule pour une évacuation réussie.
Pour le choix du drain : annelé, drain français, composite, consultez notre comparatif détaillé. Chaque projet a ses spécificités techniques.
Prenez des photos de la pose avant de refermer. C’est une preuve précieuse.
Contrôle de la pente avant remblai (étape critique)
La pente minimale de 5 mm par mètre (0,5 %) est non négociable selon le NF DTU 20.1 P3 (2020). Sans elle, l’eau stagne et le drain s’envase rapidement. Utilisez votre niveau laser tout au long du tuyau. C’est l’erreur la plus courante que nous observons.
Si la pente est nulle, rectifiez immédiatement le lit de pose. Une fois le remblai terminé, toute correction devient impossible sans tout casser. Soyez intransigeant sur ce point.
Un drain plat est un drain inutile : l’eau stagne et votre réseau s’envase en quelques saisons.
FAQ, Les questions les plus posées sur la profondeur du drain
Voici les réponses directes aux interrogations fréquentes rencontrées sur nos chantiers du Grand Ouest.
Maîtriser la profondeur drain maison selon le DTU 20.1 garantit la pérennité de vos fondations face aux pressions hydrostatiques et au retrait-gonflement des argiles. Ajustez vos cotes entre 60 et 120 cm selon la géologie de votre terrain pour sécuriser durablement votre ouvrage. Une pose millimétrée aujourd’hui prévient les sinistres structurels de demain.
