⚠️L’essentiel à retenir :
pour garantir l’intégrité structurelle de vos fondations, le drainage périphérique doit impérativement respecter les prescriptions du DTU 20.1, avec une pose sous le niveau de la semelle et une pente minimale de 3 à 10 mm/m. Cette installation prévient la pression hydrostatique et les sinistres liés au retrait-gonflement des argiles, assurant la pérennité de l’ouvrage pour plus de 30 ans.
Le drainage des fondations répond à des exigences techniques strictes, notamment le respect du DTU 20.1 qui impose une gestion rigoureuse de la pression hydrostatique pour prévenir les désordres structurels. En zone argileuse ou sur terrain à forte nappe phréatique, l’absence d’exutoire efficace condamne systématiquement la pérennité des parois enterrées.
Pourtant, une erreur de nivellement ou un mauvais choix de granulat rend souvent le dispositif inopérant en moins de trois ans. Nous allons détailler les protocoles de pose du drain périphérique, les calculs de pente indispensables et la sélection des matériaux filtrants pour garantir une protection durable de vos ouvrages.

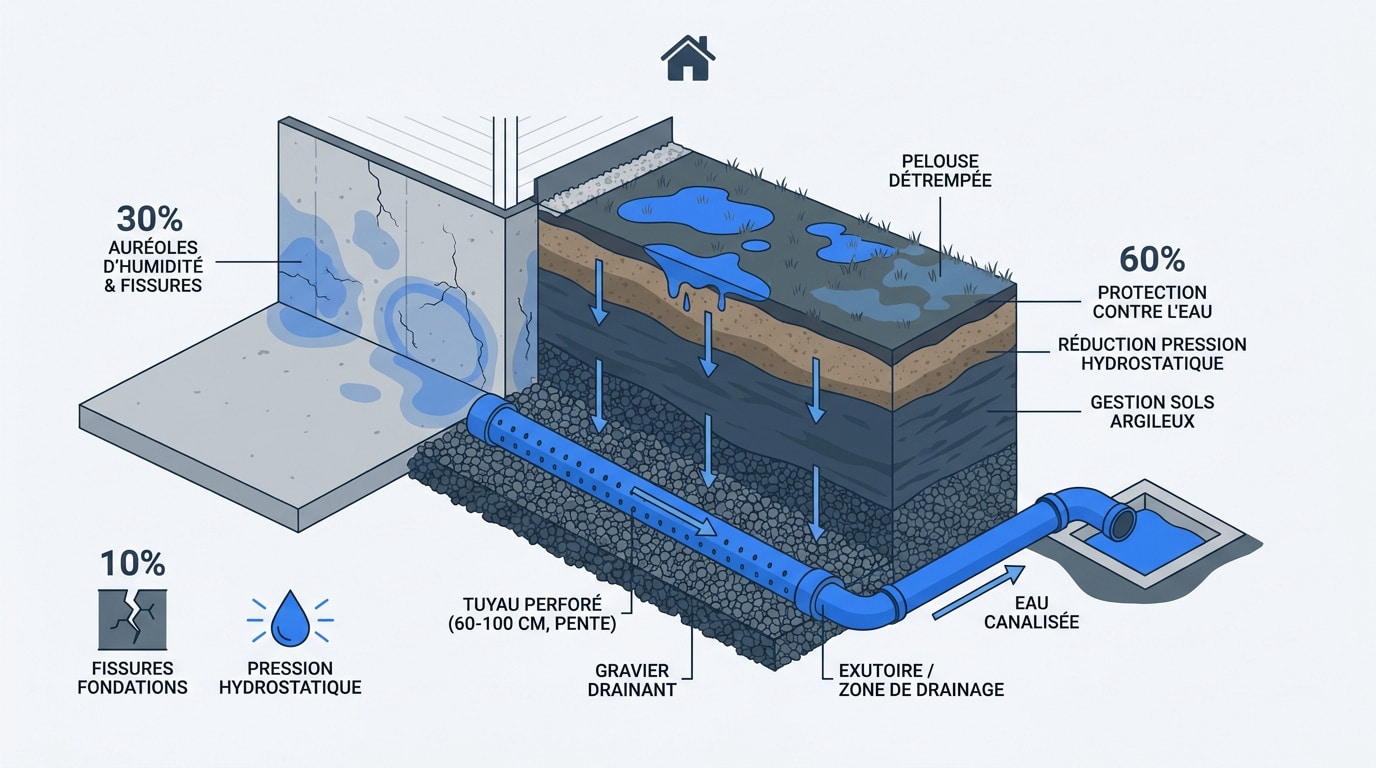

Pourquoi installer un drain périphérique autour de sa maison ?
Un drain périphérique collecte les eaux de percolation en fond de tranchée, au niveau de la semelle de fondation, pour éviter que la pression hydrostatique et la capillarité n’infiltrent les murs enterrés. Il est indispensable sur terrain argileux ou imperméable, et sur toute maison ancienne jamais drainée à la construction.
L’accumulation d’eau dans le sol modifie les contraintes mécaniques sur votre ouvrage, surtout sur les terrains à forte composante argileuse. Un drain autour de la maison interpose un réseau collecteur entre le sol saturé et vos murs — drainer autour de votre maison évite ainsi des désordres structurels irréversibles. Il se distingue du drain français et ses usages, qui intercepte les eaux de ruissellement en amont de la fondation.
Terrain argileux ou imperméable : le premier signal d’alerte
Les sols argileux retiennent l’eau, générant une pression hydrostatique contre vos parois enterrées. Ce phénomène de retrait-gonflement des argiles provoque des mouvements différentiels dangereux. L’eau sature le sol sans s’évacuer naturellement.
Vous observerez alors des signes concrets. Des murs humides en sous-sol apparaissent avec des auréoles sur le soubassement. La pelouse reste détrempée longtemps après la pluie.
Ces eaux stagnantes fragilisent vos appuis de fondation. La pérennité de l’assise est menacée par cette humidité constante. Le drainage devient une mesure de protection indispensable.
Mon équipe constate souvent des fondations dégradées par manque d’exutoire. Un sol imperméable ne pardonne aucune erreur. Je recommande d’intercepter ces flux avant la saturation.
Maison ancienne sans drainage prévu à la construction
Avant 1980, le drainage était souvent négligé. Les bâtisseurs comptaient sur la robustesse des maçonneries. Les conséquences apparaissent désormais après plusieurs décennies. Depuis, la réglementation impose l’obligation légale drainage maison neuve dans les zones à risque.
Il faut identifier les infiltrations latérales. Elles se distinguent des remontées capillaires par la pression du sol. Je recommande un diagnostic précis avant de creuser.
Efflorescences blanches et fissures horizontales caractérisent ce désordre. L’humidité en cave devient persistante. L’air devient lourd et les joints se désagrègent. Le bâti ancien impose des précautions de profondeur spécifiques : voir notre guide sur les spécificités du drainage en bâti ancien.
Le drain joue un rôle correctif majeur. Il intercepte l’eau avant le contact avec le mur. C’est une barrière physique efficace contre l’humidité. Avant de creuser, notre guide quand installer un drain de fondation liste les critères pour ne pas intervenir inutilement.

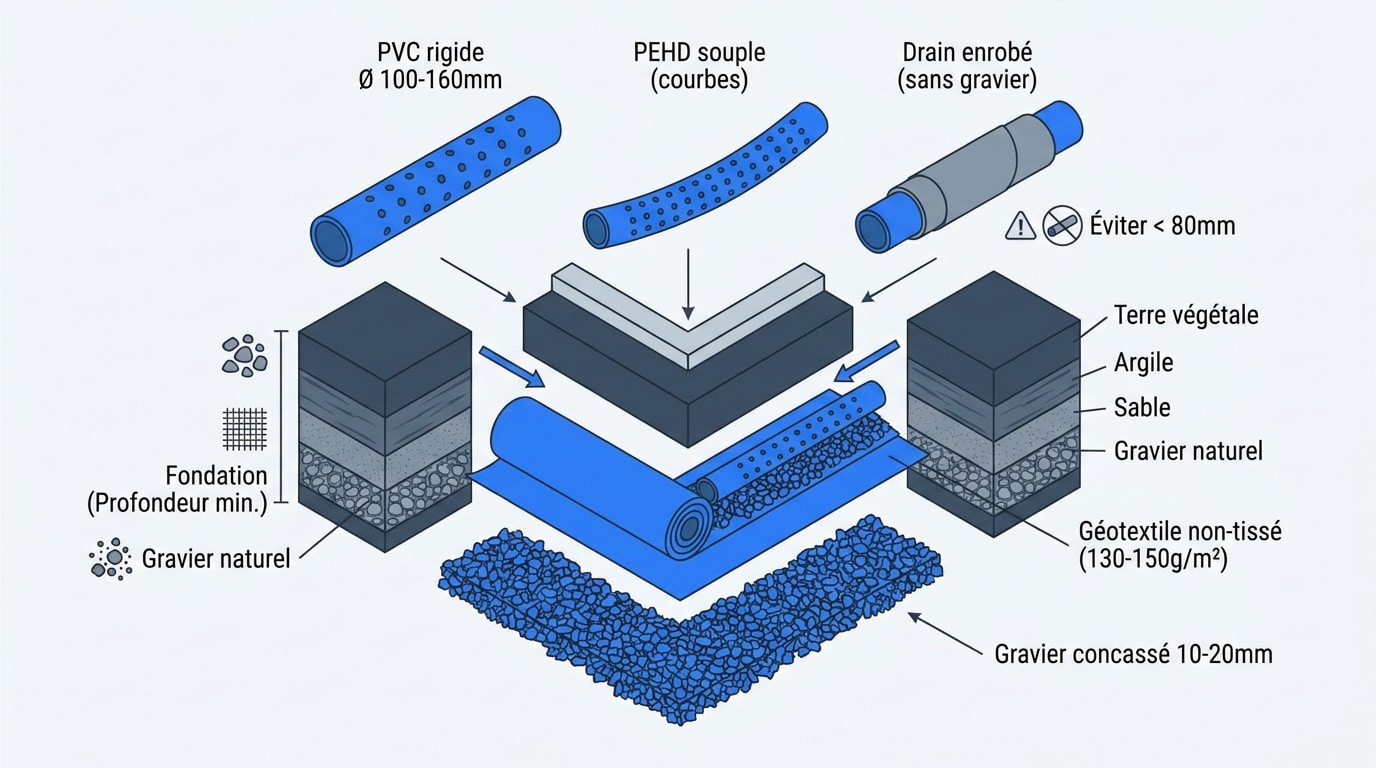

Matériaux pour poser un drain périphérique : ce qu’il faut savoir avant d’acheter
Après avoir identifié le besoin, il est crucial de sélectionner les bons composants pour garantir la durabilité du système.
Le tuyau perforé : PVC rigide, PEHD souple ou drain enrobé sans gravier ?
Le PVC rigide en Ø 100-160 mm demeure le standard technique sur mes chantiers. Le PEHD souple offre certes une meilleure flexibilité pour les courbes. Mais la solidité du rigide sécurise l’installation.
Certaines solutions comme le drain enrobé type Batifibre permettent de s’affranchir du lit de gravier. Le coût matière augmente alors sensiblement. Mes techniciens notent toutefois un gain de temps notable.
Je déconseille formellement les diamètres inférieurs à 80 mm. Sur sol argileux, le colmatage devient presque immédiat. Préférez un PVC rigide perforé pour maintenir une stabilité structurelle optimale lors du remblayage.
Pour un tracé rectiligne, privilégiez toujours le tuyau rigide. Nous apprécions sa résistance mécanique face au poids des terres. C’est un gage de sérénité pour vos fondations.
Géotextile et gravier : le système filtrant qui fait durer le drain 30 ans
Le choix du géotextile non-tissé est déterminant pour la filtration. Visez un grammage de 200 g/m² au minimum pour un drainage de fondation. Les modèles trop fins se déchirent souvent dès la mise en place.
Utilisez exclusivement du gravier concassé 10-20 mm, impérativement lavé et calibré. Le gravillon roulé s’avère trop lisse. Il ne permet pas une filtration aussi efficace des sédiments.
Ce complexe filtrant bloque les particules fines du sol environnant. Il évite ainsi l’obstruction progressive du tuyau. Sans cette barrière, votre réseau perdrait son utilité en quelques années.
Voici les critères techniques que nous appliquons systématiquement :
- Grammage géotextile 200 g/m² minimum.
- Gravier concassé 10-20mm lavé.
- Absence totale de terre dans le mélange drainant.

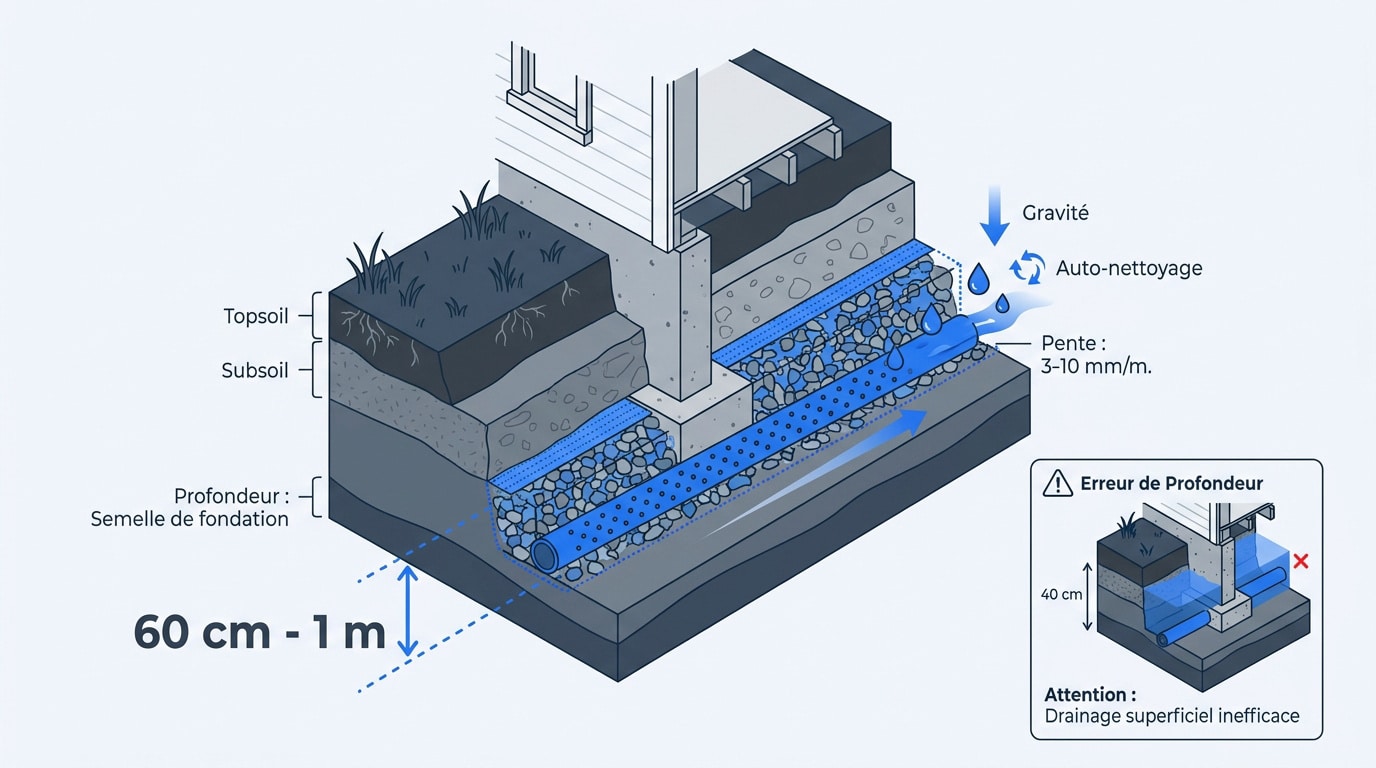

À quelle profondeur et avec quelle pente poser un drain périphérique ?
Le choix des matériaux ne suffit pas, car une pose hors cotes rendrait le système totalement inopérant.
Profondeur : au niveau de la semelle de fondation
La règle du DTU 20.1 est claire. La partie haute du drain doit impérativement arriver sous la semelle. C’est le point bas de protection.
Mes techniciens relèvent souvent des profondeurs types sur chantier. Elles se situent entre 60 cm et 1 mètre. Tout dépend de l’ancrage de votre maison. Sur sol argileux, descendre à la cote exacte de la semelle est impératif : le gonflement du terrain exerce une pression accrue sur le drain de fondation et toute approximation vers le haut compromet l’efficacité du dispositif. Notre guide sur le calcul de profondeur selon type de sol détaille les cotes par nature de terrain.
Poser à 40 cm est une erreur classique que je déconseille. L’eau stagne alors contre la fondation. Cela crée des désordres structurels graves dans le temps.
La profondeur varie pour garder la pente sur un terrain incliné. Le fil d’eau doit rester cohérent tout au long du parcours.
Pente minimale : 3 à 10 mm par mètre linéaire
Le minimum absolu pour l’écoulement est de 3 mm/m. Pourtant, l’idéal se situe vers 5-10 mm/m pour une efficacité durable.
Une pente suffisante évite les dépôts de boue. Cela garantit le flux en période sèche. Mon équipe veille toujours à ce point.
Le niveau à bulle est trop imprécis sur 20 mètres. Nous préconisons de poser le laser tous les 5 mètres pour un contrôle de pente rigoureux.
3 mm/m est la pente minimale pour que l’eau s’écoule dans le drain ; en dessous, elle stagne et le drainage devient inefficace en 2-3 ans.
Comment poser un drain périphérique : les 5 étapes pas-à-pas
Passons maintenant à la mise en œuvre pratique d’un drain périphérique autour de votre maison, où chaque geste technique compte pour la réussite globale.
Étape 1, Tracer et creuser la tranchée
Pour assurer une efficacité réelle, vous devez prévoir une largeur de tranchée comprise entre 30 et 50 cm. La profondeur du terrassement est dictée par le niveau inférieur de votre semelle de fondation.
L’utilisation d’une mini-pelle devient indispensable dès que les longueurs dépassent quelques mètres linéaires. Le travail manuel s’avère bien trop épuisant pour garantir une régularité de fond de fouille satisfaisante.
Mes techniciens veillent à ne jamais creuser trop près des fondations existantes. Il est impératif de respecter une distance de sécurité pour ne pas déstabiliser l’assise structurelle de votre maison.
Le traçage s’effectue rigoureusement au cordeau avant le premier coup de godet. La précision de l’alignement garantit que le réseau collecteur restera parfaitement fonctionnel sur le long terme.
Étape 2, Poser le géotextile et le lit de gravier
Vous devez tapisser soigneusement le fond et les parois latérales avec un feutre géotextile de 200 g/m² minimum. Laissez des rabats généreux de 30 cm pour la fermeture ultérieure.
La création du lit d’assise demande le déversement de 10 à 15 cm de gravier concassé 10-20 mm lavé. Niveler ce support avec soin est une condition sine qua non avant la pose.
Sur les terrains argileux du Grand Ouest, mon équipe humecte légèrement le fond de fouille. Cette méthode simple permet de stabiliser efficacement le gravier pendant les manipulations de pose du tuyau.
Étape 3, Installer le tuyau perforé et les regards de visite
L’orientation des perforations dépend du type de drain et des préconisations du fabricant. La majorité des guides professionnels français recommandent les perforations vers le bas ou sur les côtés : le géotextile assure la filtration quelle que soit l’orientation retenue.
Installez impérativement un regard de visite de 200 mm de diamètre minimum à chaque changement de direction. Ces points d’accès permettent le curage futur du réseau sans devoir détruire votre installation.
Le raccordement des tronçons s’effectue avec des manchons à joints étanches. Je déconseille les emboîtements simples sans sécurité qui risquent de se désolidariser lors du remblayage.
La validation finale de la pente se fait au niveau laser, en visant 5 à 10 mm/m. Rien ne doit bouger avant de recouvrir le dispositif.
Étape 4, Remblayer la tranchée
L’enrobage supérieur du tuyau nécessite l’ajout de 20 cm de gravier propre. Le drain doit être totalement noyé dans ce matériau drainant pour éviter toute pression hydrostatique directe.
Rabattez ensuite les bords du géotextile par-dessus le gravier pour créer une chaussette hermétique. Cela empêche les fines particules de terre de polluer et colmater le système en 5 ans.
Le remblai final utilise une terre végétale perméable. Évitez de compacter trop violemment cette couche pour ne pas écraser le tuyau en PVC ou polyéthylène situé en dessous.
Laissez les couvercles des regards parfaitement accessibles en surface. Ne les enterrez jamais sous le gazon.
Étape 5, Raccorder l’exutoire et tester le système
Raccordez le drain vers votre point de rejet, qu’il s’agisse d’un puits perdu ou d’un réseau pluvial. Vérifiez scrupuleusement l’étanchéité de cette liaison terminale pour éviter les affouillements.
Effectuez le test du seau d’eau en versant un volume important dans le regard amont. Chronométrer son arrivée à l’exutoire final permet de valider la fluidité de l’écoulement réel.
Le système entre en service effectif immédiatement, bien qu’il se stabilise durant deux semaines. Le gravier finit de se tasser naturellement sous l’effet des premières précipitations.
Vers quel exutoire diriger le drain périphérique ?
Une fois l’eau collectée, il faut lui trouver une destination finale conforme et efficace.
Puits perdu
C’est la solution classique en habitat individuel. Nous recommandons de creuser une fosse de 2,5 à 4 mètres de profondeur selon la perméabilité du terrain et le niveau de nappe. La pose se fait en remplissant la cavité de gros blocs de pierre.
Un test de percolation préalable est impératif. Versez un seau d’eau dans le trou creusé à la profondeur prévue : le sol doit absorber visiblement l’eau dans la journée. Un terrain sans infiltration perceptible après 24 heures n’est pas apte au puits perdu.
L’emplacement sur le terrain reste stratégique. Il faut le placer à distance des fondations. Cela évite de saturer le sol proche de la structure.
Raccordement réseau eaux pluviales (EP)
L’utilisation du réseau communal est souvent l’option la plus pérenne. Mes techniciens veillent à maintenir une pente constante vers la rue. La sécurité du bâti en dépend.
Les démarches administratives sont obligatoires avant tout branchement. Vous devez demander l’accord à votre mairie locale. Un branchement sauvage est strictement interdit.
L’installation du clapet anti-retour est indispensable. Il évite les refoulements. C’est une sécurité vitale en cas d’orage violent.
Fossé à ciel ouvert
Le rejet en milieu rural est fréquent. Si un fossé borde votre parcelle, utilisez-le pour l’évacuation. La sortie se fait alors par simple gravité naturelle.
Le respect de l’environnement local est une priorité. Il convient d’informer le syndicat de bassin versant. Maintenez la sortie toujours propre et dégagée.
Aménagez la sortie avec soin. Posez une grille de protection. Cela empêche les rongeurs d’entrer dans le drain.
Interdit
L’exclusion du réseau d’eaux usées est formelle. Le mélange des eaux sature les stations d’épuration. C’est une infraction que nous voyons trop souvent sanctionnée.
Les risques de pollution et d’odeurs sont réels. L’eau pluviale n’a rien à faire dans ces conduits. Le système deviendrait vite inefficace et insalubre.
Les sanctions financières sont dissuasives. Les amendes peuvent être lourdes. Respectez scrupuleusement le zonage d’assainissement de votre secteur.
Prix d’un drain périphérique et questions fréquentes
Pour conclure ce guide, abordons le volet financier et les interrogations courantes des propriétaires.
| Poste de dépense | Prix moyen au ml | Détails |
|---|---|---|
| Terrassement | 80 – 130 € | Ouverture de la tranchée. |
| Fourniture matériaux | 30 – 80 € | Tuyaux, gravier et géotextile. |
| Pose et réglage | 50 – 90 € | Mise en place et pentes. |
| Évacuation des terres | 25 – 50 € | Transport vers décharge agréée. |
Pour pérenniser vos fondations, maîtrisez la pose de votre drain périphérique en respectant une pente de 3 à 10 mm/m et une profondeur calée sur la semelle. L’usage de PVC rigide, de gravier 10-20 et d’un géotextile 200 g/m² prévient tout colmatage futur. Agissez maintenant pour garantir une structure saine et définitivement hors d’eau.
