L’hiver dernier, mes techniciens sont intervenus chez un propriétaire dont la pompe à chaleur faisait sauter le tableau à chaque démarrage. Le diagnostic a pris trois minutes. Un disjoncteur courbe C posé là où il fallait un courbe D. Le compresseur de la PAC appelait sept fois son intensité nominale au lancement, suffisant pour déclencher un module qui n’encaisse que cinq à dix fois cette valeur. Des mois de coupures, un SAV PAC mobilisé pour rien, et un simple échange de module à 15 € qui a tout réglé.
La courbe d’un disjoncteur détermine sa tolérance aux pics de courant. Choisir la mauvaise, c’est risquer des coupures à répétition, ou au contraire une protection qui ne réagit pas quand elle devrait. Le sujet semble technique, mais les principes sont simples une fois posés à plat.
L’essentiel à retenir : la courbe d’un disjoncteur (B, C ou D) fixe son seuil de tolérance aux surintensités avant coupure. En résidentiel, la courbe C convient à la majorité des circuits. La courbe D est réservée aux appareils à moteur qui appellent un fort courant au démarrage (PAC, VMC double flux, climatisation). Le marquage est lisible directement sur le module : C16 signifie courbe C, calibre 16 ampères.
Qu’est-ce que la courbe d’un disjoncteur ?
Un disjoncteur protège un circuit contre deux types d’anomalies : la surcharge (un courant trop élevé qui dure) et le court-circuit (un pic brutal). Pour assurer cette protection, chaque module a une intensité nominale (notée In) : le courant maximal qu’il peut supporter en continu sans déclencher.
Mais un circuit peut subir un pic de courant très bref, par exemple au démarrage d’un moteur, sans qu’il y ait de problème réel. Le disjoncteur doit tolérer ce pic pendant quelques millisecondes avant de couper. Cette tolérance s’appelle le seuil de déclenchement magnétique, et elle s’exprime en multiples de l’intensité nominale.

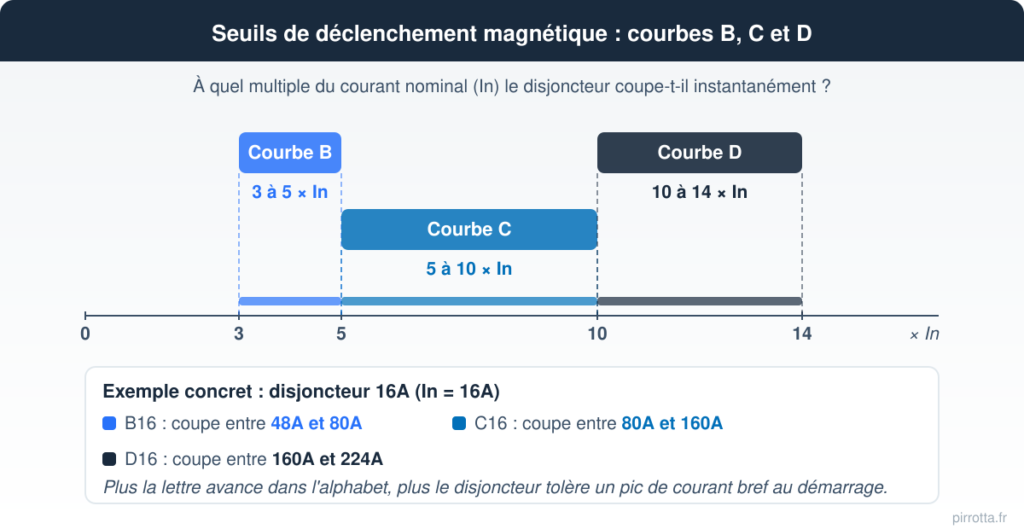

C’est ce seuil que la lettre B, C ou D indique. Un courbe C tolère un pic de 5 à 10 fois In. Un courbe D encaisse 10 à 14 fois In. Plus la lettre avance dans l’alphabet, plus le disjoncteur « patiente » face à un appel de courant. Cette logique s’applique à l’ensemble de la gamme, du petit module 2A pour une sonnette jusqu’aux disjoncteurs de 1 à 3200A utilisés dans les armoires électriques tertiaires et industrielles. Le principe reste le même : adapter la réponse du disjoncteur à ce que le circuit doit supporter.
Comment lire le marquage sur un disjoncteur
Le code est simple : la lettre désigne la courbe, le chiffre qui suit indique le calibre en ampères. Un module marqué C16 est un courbe C de 16A. Un D25 est un courbe D de 25A. Cette inscription figure sur la face avant du module, généralement au-dessus ou en dessous de la manette.
D’autres informations sont gravées sur le boîtier et méritent un coup d’œil. Le pouvoir de coupure (noté en kA dans un rectangle) indique l’intensité maximale de court-circuit que le disjoncteur peut interrompre sans se détruire : 3 kA, 4,5 kA, 6 kA ou 10 kA selon les modèles. La référence à la norme est aussi révélatrice : si vous voyez la mention EN 60898, c’est un modèle conçu pour l’habitat. La mention IEC 60947-2 signale un modèle industriel, plus rare dans un tableau de maison.
Disjoncteur courbe C : le standard de l’habitat
Le disjoncteur courbe C représente environ 90 % des modules installés dans un tableau résidentiel. Son seuil de déclenchement magnétique est de 5 à 10 In. Concrètement, un C16 tolère un pic entre 80A et 160A pendant quelques millisecondes avant de couper.
Cette tolérance suffit pour les appareils domestiques courants, dont l’appel de courant au démarrage reste modéré. Les circuits protégés par un courbe C couvrent l’essentiel d’une maison :
- C2 : VMC simple flux, sonnette, gestionnaire d’énergie
- C10 : circuits d’éclairage (8 points lumineux max par circuit selon la NF C 15-100)
- C16 : prises de courant classiques (8 prises max par circuit)
- C20 : prises spécialisées (lave-linge, lave-vaisselle, sèche-linge, four)
- C32 : plaque de cuisson, cuisinière électrique

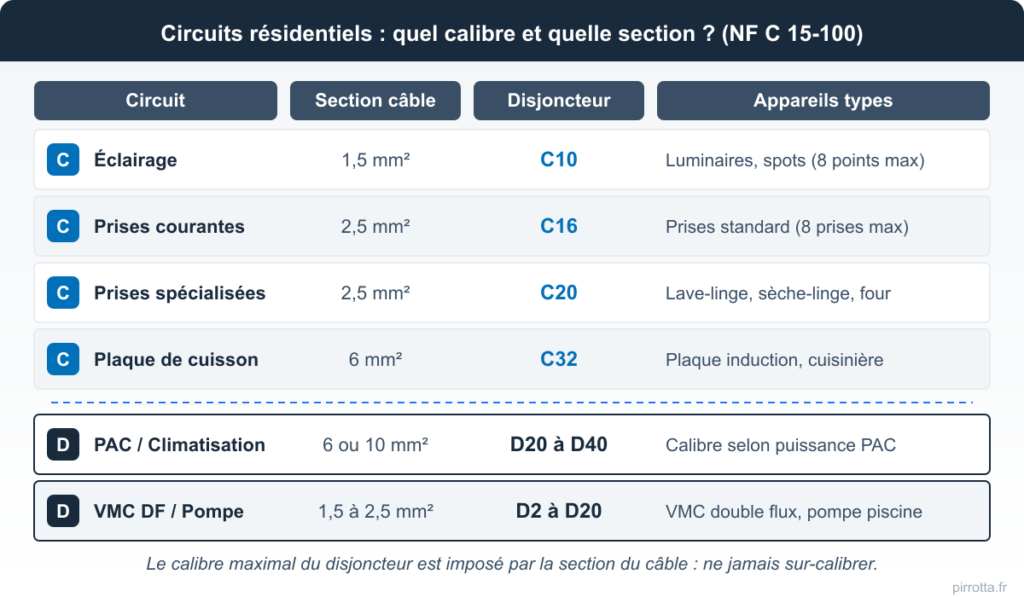

La norme NF C 15-100 impose des calibres minimaux par type de circuit et des sections de câbles associées. Un circuit prises en 2,5 mm² ne doit pas être protégé par un disjoncteur supérieur à 20A. Un circuit éclairage en 1,5 mm² ne doit pas dépasser 16A. Ces règles sont non négociables, que le disjoncteur soit courbe C ou courbe D.
Nous voyons régulièrement sur les chantiers de rénovation des tableaux où les calibres ont été choisis au feeling sans respecter ces correspondances. Un C32 posé sur un circuit prises en 2,5 mm², par exemple, ne protège plus le câble contre la surcharge : le fil pourra chauffer dangereusement avant que le disjoncteur ne réagisse. Pour un montage conforme, consultez notre guide pour brancher un tableau électrique pré-équipé.
Disjoncteur courbe B : un cas particulier en résidentiel
Le disjoncteur courbe B a le seuil de déclenchement le plus bas des trois courbes résidentielles : 3 à 5 In. Il réagit plus vite qu’un courbe C face à une surintensité, ce qui le rend plus protecteur mais aussi plus sensible aux pics de courant brefs.
Cette réactivité le destine à deux situations précises. Les circuits avec une grande longueur de câble d’abord : au-delà de 25 à 30 mètres entre le tableau et le point d’utilisation, la résistance du câble atténue le courant de court-circuit en bout de ligne. Un courbe C pourrait ne pas détecter un défaut franc à cette distance, là où un courbe B déclenchera. L’autre cas concerne la protection d’équipements électroniques sensibles (transformateurs basse tension, certains systèmes de sécurité) qui ne tolèrent aucun dépassement prolongé.
En résidentiel classique, le courbe B reste rare. Mes techniciens ne le posent que dans des configurations spécifiques : maisons de grande superficie avec dépendances éloignées, alimentations de portails ou d’éclairage de jardin en bout de terrain. Si votre tableau ne comporte que des courbes de disjoncteur C et D, c’est probablement normal.
Disjoncteur courbe D : pour les appareils à moteur
Le disjoncteur courbe D a un seuil de déclenchement magnétique situé entre 10 et 14 In chez les constructeurs français (Schneider, Legrand, Hager), nettement au-dessus du courbe C. La norme prévoit en théorie une plage plus large (jusqu’à 20 In), mais tous les constructeurs du marché français se calent sur 10 à 14 In. Un D20 tolère un pic entre 200A et 280A, là où un C20 couperait dès 100A à 200A.
Cette marge supplémentaire existe pour une raison précise : les moteurs électriques génèrent un appel de courant brutal au démarrage, souvent 6 à 7 fois leur intensité nominale. Le compresseur d’une pompe à chaleur, le moteur d’une VMC double flux, un groupe de climatisation ou une pompe de piscine produisent tous ce pic caractéristique. Un courbe C interprète ce pic comme un défaut et coupe le circuit. Un courbe D laisse passer ces quelques millisecondes de surintensité sans broncher, puis protège normalement le circuit une fois le moteur lancé.
Exemple de dimensionnement : choisir le bon disjoncteur courbe D
Prenons une PAC air-eau de 8 kW alimentée en monophasé 230V. Le calcul de l’intensité nominale donne : I = 8 000 / 230 = 34,8A. Le calibre immédiatement supérieur est 40A. Le disjoncteur adapté sera donc un D40, câblé en 10 mm². Ce calcul permet de comprendre la logique du dimensionnement. En pratique, c’est l’installateur de la PAC ou votre électricien qui déterminera le calibre exact en tenant compte de la distance au tableau et de la section de câble disponible.
Attention cependant : certaines PAC récentes à onduleur (inverter), comme les Daikin ou les Atlantic (gamme Alféa), lissent l’appel de courant au démarrage. Le compresseur monte en puissance progressivement au lieu de démarrer à pleine charge. Dans ce cas, un courbe C peut suffire. Sur un chantier récent, le chauffagiste avait préconisé un D20 alors que la notice Daikin indiquait explicitement un C20 : la PAC à onduleur n’avait pas besoin du courbe D, et le client aurait payé un module plus cher sans raison.
En dehors de la PAC, les appareils résidentiels qui justifient un courbe D sont la VMC double flux, la climatisation gainable, la pompe de piscine et le surpresseur d’eau. En atelier, les machines-outils et compresseurs d’air en relèvent aussi. Le coût reste proche d’un courbe C : entre 10 et 30 € selon la marque et le calibre. Quelle que soit la courbe du disjoncteur retenue, on trouve ces modules chez Schneider et Legrand dans toutes les enseignes de matériel électrique, en gamme résidentielle comme en gamme professionnelle.
Courbes K, Z et MA : au-delà du résidentiel
Au-delà des courbes B, C et D utilisées en habitat, d’autres courbes répondent à des besoins industriels et tertiaires très spécifiques :
- La courbe K (seuil 10 à 14 In, proche du D) protège les moteurs industriels et les transformateurs. Elle est conçue pour la norme IEC 60947-2 et se retrouve dans les armoires de puissance.
- La courbe Z (seuil 2,4 à 3,6 In) couvre les circuits d’automates, d’instrumentation et d’électronique industrielle. Sa réactivité extrême convient aux équipements qui ne tolèrent aucune surintensité.
- La courbe MA (seuil fixe ~12 In, sans protection thermique contre les surcharges) est réservée aux démarreurs moteurs. Le relais thermique externe assure la protection surcharge, le disjoncteur MA ne gère que le court-circuit.
Ces courbes spécialisées se retrouvent sur des modules de calibres bien supérieurs au résidentiel : 125A, 250A, 630A et au-delà. Le choix du bon couple courbe + calibre relève alors d’un calcul d’ingénierie mené par un bureau d’études, pas d’un simple repérage en magasin.
Tableau comparatif des courbes de disjoncteur
| Courbe | Seuil magnétique | Applications types | Contexte |
|---|---|---|---|
| B | 3 à 5 In | Circuits longs, électronique sensible, transformateurs | Résidentiel spécifique, tertiaire |
| C | 5 à 10 In | Prises, éclairage, électroménager, radiateurs, volets | Résidentiel (standard) |
| D | 10 à 14 In | PAC, VMC, climatisation, moteurs, pompes, ateliers | Résidentiel + tertiaire |
| K | 10 à 14 In | Moteurs industriels, transformateurs de puissance | Industriel |
| Z | 2,4 à 3,6 In | Automates, instrumentation, électronique industrielle | Tertiaire, industriel |
| MA | ~12 In (fixe) | Démarreurs moteurs (sans protection surcharge) | Industriel |
En habitat, seules les courbes B, C et D sont utilisées. Les courbes K, Z et MA relèvent d’installations tertiaires et industrielles dimensionnées par un bureau d’études ou un électricien spécialisé.

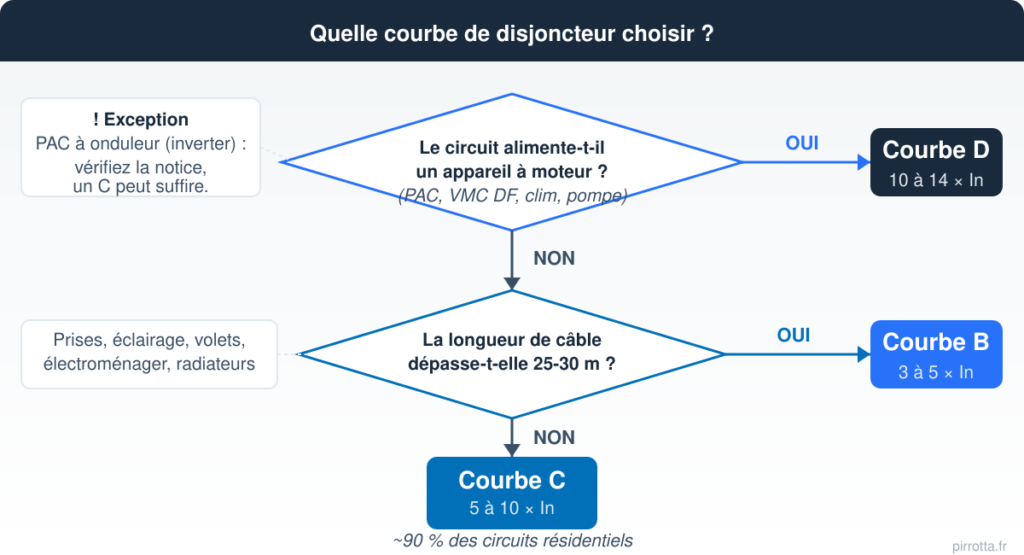

En pratique, le choix de la courbe d’un disjoncteur se résume à une question simple : le circuit alimente-t-il un appareil à moteur comme une PAC, une VMC double flux, une climatisation ou une pompe de piscine ? Si oui, prévoyez un courbe D. Si non (prises, éclairage, électroménager courant, volets roulants), le courbe C standard convient. Le courbe B ne se justifie que dans un cas précis : un circuit dont la longueur de câble dépasse 25 à 30 mètres, où la résistance de la ligne risque de masquer un court-circuit au courbe C.
Erreurs courantes sur le choix de la courbe de disjoncteur
Courbe C sur une PAC : c’est l’erreur que nous rencontrons le plus souvent. Le moteur génère un appel de courant au démarrage que le courbe C interprète comme un défaut. Le tableau saute, le propriétaire rappuie sur la manette, et le cycle recommence. La solution tient dans un échange de module vers un courbe D, pour un coût négligeable.
Courbe D partout : l’intention est bonne, le résultat non. Un seuil magnétique plus élevé signifie que le disjoncteur ne réagit pas aux surintensités modérées (entre 5 et 10 In) qu’un courbe C aurait détectées. Sur un circuit prises ou éclairage, cette tolérance supplémentaire est inutile et laisse passer des anomalies qui mériteraient une coupure. Nous avons repris un tableau où un particulier avait posé des D16 sur tous ses circuits éclairage, persuadé de « mieux protéger sa maison ». Le jour où un luminaire défectueux a provoqué une surintensité modérée, le D16 n’a pas bronché alors qu’un C16 aurait coupé. Chaque circuit mérite la courbe adaptée à ses appareils.
Courbe et calibre : changer la lettre ne change pas l’intensité nominale. Un C16 et un D16 protègent tous les deux à 16A en régime continu. Seule leur réaction aux pics de courant diffère. Un propriétaire qui passe d’un C16 à un D32 « pour ne plus sauter » augmente en réalité le calibre, ce qui peut mettre le câble en danger si la section n’est pas adaptée.
Pouvoir de coupure : la courbe ne fait pas tout. Le pouvoir de coupure (noté en kA) doit aussi correspondre à l’installation. En résidentiel, un pouvoir de coupure de 4,5 kA ou 6 kA convient dans la quasi-totalité des cas. Si vous remplacez un module, choisissez au minimum la même valeur que l’ancien. En cas de doute, votre électricien vérifiera si votre installation nécessite un pouvoir de coupure supérieur.
Si votre disjoncteur saute au démarrage d’un appareil, vérifiez la courbe avant de soupçonner une panne : la solution tient peut-être dans un simple échange de module. Pour aller plus loin sur la protection des personnes, consultez notre guide sur le choix d’un disjoncteur différentiel de type A ou AC.
