Mis à jour le 29 juin 2026
Lundi matin, sur un chantier de construction neuve en Loire-Atlantique, Laurent ouvre le carton livré la veille : une pieuvre électrique sur mesure, avec ses dizaines de gaines colorées soigneusement étiquetées. Le plan est collé au mur, les cotes sont prises. Reste à tout poser, tout raccorder, et ne rien oublier avant le passage du Consuel. Pour Laurent comme pour vous, installer une pieuvre électrique soi-même (ou la faire de A à Z comme beaucoup d’autoconstructeurs), c’est jouable, à condition de savoir où s’arrête le bricolage et où commence le travail d’un professionnel habilité. Si vous ne savez pas encore ce qu’est une pieuvre, lisez d’abord notre guide complet avant de revenir ici.
📌 L’essentiel à retenir :
Poser une pieuvre électrique soi-même couvre cinq étapes : étude du plan, fixation des gaines ICTA, raccordement aux boîtes d’encastrement, câblage au tableau et tests instrumentés. Le raccordement sous tension et la validation Consuel nécessitent un électricien qualifié. Comptez 2 à 4 jours pour une maison de 100 m².
Pieuvre électrique : ce que c’est et pourquoi la poser soi-même
Une pieuvre électrique (ou araignée électrique) est un kit de câblage préfabriqué en atelier par un pieuvriste. La boîte de dérivation centrale distribue les circuits vers chaque pièce via des gaines ICTA (conduits annelés conformes à la norme NF EN 61386-22, référence ICTA 3422) déjà équipées de leurs conducteurs.
Trois raisons valables de poser soi-même
Réduire la facture main-d’œuvre de 30 à 50 % sur le lot électricité. Maîtriser son planning sans dépendre du calendrier d’un électricien. Comprendre son installation de l’intérieur, ce qui facilite les dépannages futurs.
Quatre fausses bonnes raisons
Le kit ne dispense pas de connaître la NF C 15-100, édition 2024 (la norme qui régit toutes les installations électriques basse tension en France). La pieuvre ne se pose pas en un week-end sans préparation. Économiser sur l’outillage de test est une fausse économie, alors que le mégohmmètre et le multimètre sont indispensables. Quant au Consuel, il viendra vérifier : l’attestation de conformité est obligatoire avant toute mise sous tension par Enedis.
Avant de commencer : ce que vous pouvez faire vous-même (et ce qu’il faut laisser au pro)
Je vois trop souvent des autoconstructeurs raccorder leur tableau sans couper le disjoncteur général, ou brancher une plaque de cuisson en 2,5 mm² au lieu de 6 mm². La frontière entre le bricolage autorisé et l’intervention professionnelle mérite d’être tracée clairement.
| Ce que vous pouvez faire (hors tension) | Ce qui relève d’un électricien qualifié |
|---|---|
| Fixer les gaines ICTA et la boîte centrale | Raccordement sous tension au tableau |
| Tirer les conducteurs dans les gaines | Intervention sur le disjoncteur de branchement Enedis |
| Poser les boîtiers d’encastrement | Vérification d’isolement au mégohmmètre (si pas formé) |
| Raccorder prises et interrupteurs (hors tension) | Obtention du visa Consuel et mise en service |
| Préparer le dossier Consuel (schéma unifilaire, repérage, résultats tests) | Premier essai sous tension |
| Étiqueter les circuits |
⚠️ Ce guide est informatif.
Pour votre situation, consultez un électricien Qualifelec. Les règles présentées ici peuvent évoluer et leur application dépend de votre logement.

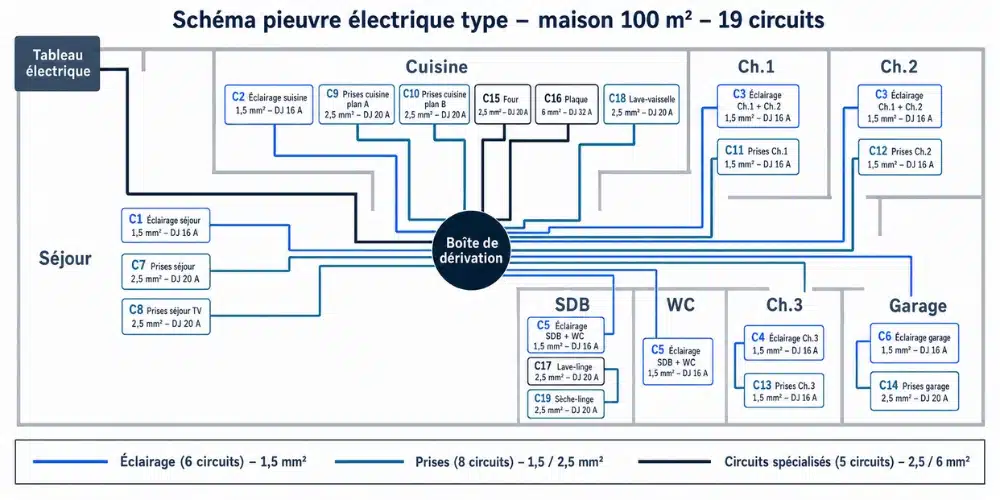

Schéma pieuvre électrique : comment le lire et l’adapter
Anatomie d’un schéma de pieuvre
Le schéma se lit depuis la boîte de dérivation centrale vers les extrémités. Chaque gaine porte un code couleur ou une étiquette numérotée qui correspond à un circuit du tableau électrique : éclairage, prises, circuits spécialisés (four, plaque, lave-linge). Les conducteurs à l’intérieur suivent le code couleur réglementaire : bleu pour le neutre, vert-jaune pour la terre, rouge, marron ou noir pour la phase.
Cas particulier : rénovation vs construction neuve
En construction neuve, les gaines passent dans les réservations de la dalle béton ou du faux plafond avant les finitions. En rénovation, le chemin est plus contraint : passage en apparent sous moulures, en faux plafond rapporté, ou en plinthe technique. Le kit pieuvre reste adapté aux deux cas, mais la rénovation impose de vérifier l’état des conduits existants et la compatibilité avec le tableau de répartition (le coffret central qui regroupe les disjoncteurs et distribue le courant).
Outillage complet : la checklist sérieuse
Mon équipe constate souvent que l’outillage défaillant ralentit un chantier plus que le manque de compétence. Pour poser une pieuvre électrique, prévoyez au minimum les outils suivants.
| Outil | Usage |
|---|---|
| Perceuse-visseuse | Fixation colliers, boîtiers |
| Scie-cloche Ø67 mm et Ø85 mm | Perçage des boîtiers d’encastrement (simple et multiposte) |
| Niveau laser | Traçage des hauteurs d’implantation |
| Mètre ruban 5 m | Prises de cotes |
| Tire-fil 20 m | Guidage des conducteurs dans les gaines longues |
| Pince à dénuder | Mise à nu des conducteurs |
| Pince coupante | Coupe des gaines et fils |
| Tournevis isolés VDE | Raccordement protégé |
| Connecteurs Wago 221 | Connexions rapides et fiables |
| Multimètre | Test de continuité, mesure de tension |
| Testeur de continuité | Vérification des circuits point par point |
| Mégohmmètre 500 V | Test d’isolement (seuil ≥ 0,5 MΩ) |
| Détecteur de câbles | Repérage des conduits existants (rénovation) |
| Gants isolants classe 00 | Protection individuelle |
| Scotch repère couleur | Étiquetage complémentaire des gaines |
Étape 1 : étude du plan et marquage au plafond
Avant de toucher une gaine, récupérez le plan d’implantation fourni par le pieuvriste et comparez-le aux cotes réelles du chantier. Les écarts de 2 à 5 cm entre le plan et le bâti sont fréquents, et ils changent le parcours des gaines.
Tracez au cordeau traceur le centre de la pieuvre au plafond (ou au plancher selon le passage choisi), puis marquez le parcours de chaque gaine jusqu’à son point de sortie. Utilisez le niveau laser pour reporter les hauteurs d’implantation aux murs : 90 à 130 cm du sol pour les interrupteurs, 5 à 130 cm pour les prises 16 A, 12 cm minimum pour une prise 32 A (plaque de cuisson).
Si un plaquiste intervient en parallèle, coordonnez les perçages à la scie-cloche avant la pose des plaques de plâtre. Reprendre un trou mal placé après placo, c’est un classique qui coûte une demi-journée.
Étape 2 : pose et fixation des gaines ICTA

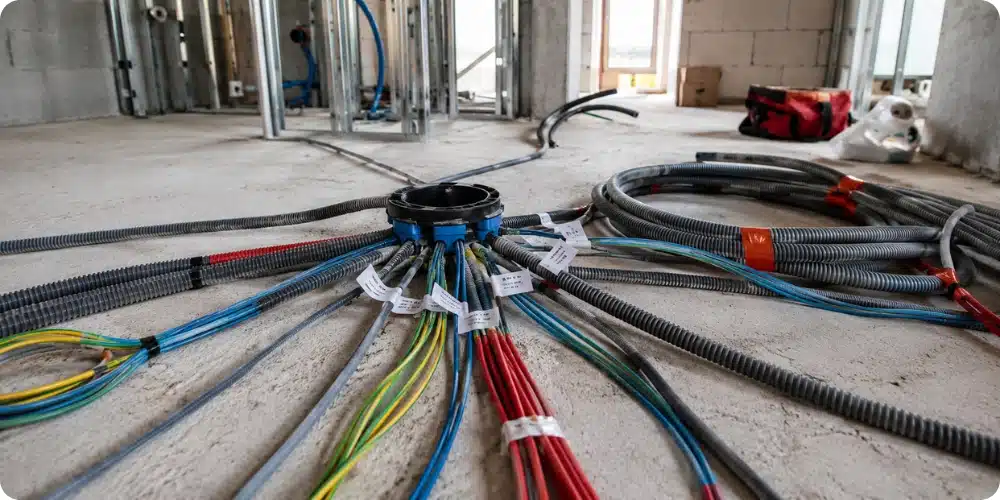

Préparation et déballage du kit
Sortez la pieuvre de son emballage et déroulez les gaines une par une sans les emmêler. Vérifiez que chaque gaine porte bien son étiquette (numéro de circuit + section des conducteurs). Comptez les départs et comparez avec votre commande. Mes techniciens ont vu des kits livrés avec un circuit manquant : mieux vaut le détecter avant de fixer quoi que ce soit.
Fixation de la boîte de dérivation centrale
La boîte se fixe au plafond par des colliers Atlas ou des suspentes de faux plafond. Sa position doit permettre à toutes les gaines de rejoindre leurs points de sortie sans coude serré (rayon de courbure recommandé : au moins 10 fois le diamètre de la gaine, règle de bonne pratique pour faciliter le tirage des fils).
Cas faux plafond et combles
En faux plafond, les gaines cheminent sur les fourrures métalliques, maintenues par des colliers tous les 30 à 40 cm (usage courant, non prescrit par la norme). En combles aménagés, fixez les gaines le long des fermettes avec des clips et évitez de les poser sur l’isolant.
Cas dalle béton et prédalles : la méthode terrain
C’est aussi le cas qui génère le plus d’erreurs irrécupérables. En construction neuve sur dalle béton, prédalle ou plancher hourdis, les gaines doivent être posées et fixées avant le coulage. Toute gaine oubliée à ce stade implique un carottage ultérieur dans le béton armé, une opération coûteuse et risquée pour les armatures.
Fixez les gaines avec des cavaliers cloués dans le coffrage ou attachées aux armatures avec du fil de fer recuit. Protégez les sorties de gaine avec des bouchons pour éviter l’infiltration de laitance pendant le coulage. En chape flottante (après coulage), les gaines passent dans l’épaisseur de l’isolant sous la chape : prévoyez un réhausseur de boîtier pour que la sortie affleure le niveau fini.
Respectez les normes des gaines ICTA sur le rayon de courbure minimum et l’étanchéité des jonctions.
Étape 3 : raccordement aux boîtes d’encastrement

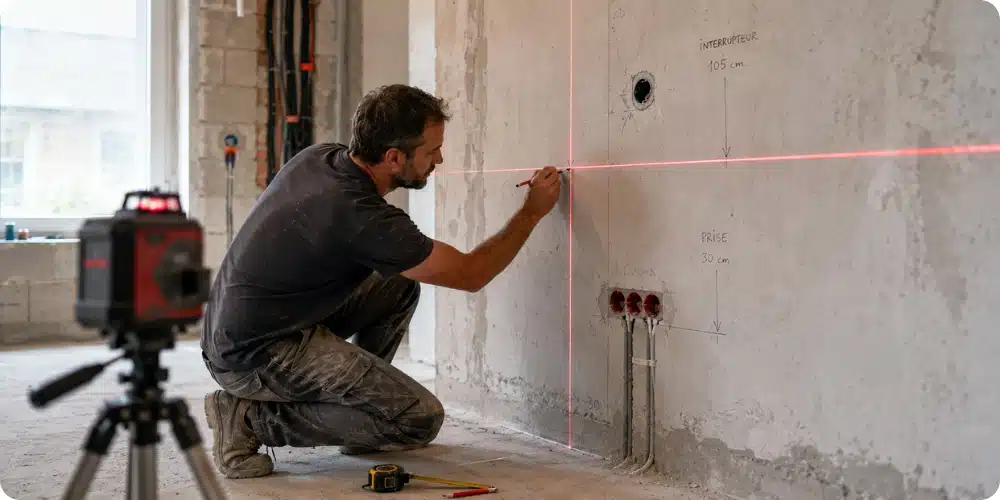

Percez les emplacements des boîtiers d’encastrement à la scie-cloche (Ø67 mm pour un appareillage simple, Ø85 mm pour certains blocs multipostes, selon fabricant et système d’appareillage). Les hauteurs d’axe selon la NF C 15-100, édition 2024, varient par type d’appareillage :
| Appareillage | Hauteur axe (sol fini) |
|---|---|
| Interrupteur | 90 à 130 cm |
| Prise 16 A courante | 5 à 130 cm |
| Prise 32 A (plaque) | ≥ 12 cm |
| Prise hotte (usage courant) | ~180 cm (recommandation pratique, pas une cote normative) |
| Logement PMR | 40 à 130 cm pour les commandes et prises accessibles à l’occupant |
En salle de bain, les volumes de sécurité (0, 1, 2, hors volume) conditionnent les équipements autorisés. Aucune prise n’est admise en volumes 0, 1 et 2 : les prises se placent hors volume uniquement, protégées par un interrupteur différentiel 30 mA.
Incisez la gaine proprement à l’entrée du boîtier pour sortir les conducteurs (10 à 12 cm de fil dénudable). Les connexions se font par connecteurs Wago 221 (serrés à la main, pas à la pince). Mes techniciens préfèrent les Wago aux dominos traditionnels : le contact est plus fiable et le risque de desserrage réduit. Pour câbler un va-et-vient dans un couloir ou une cage d’escalier, prévoyez un fil navette supplémentaire entre les deux interrupteurs.

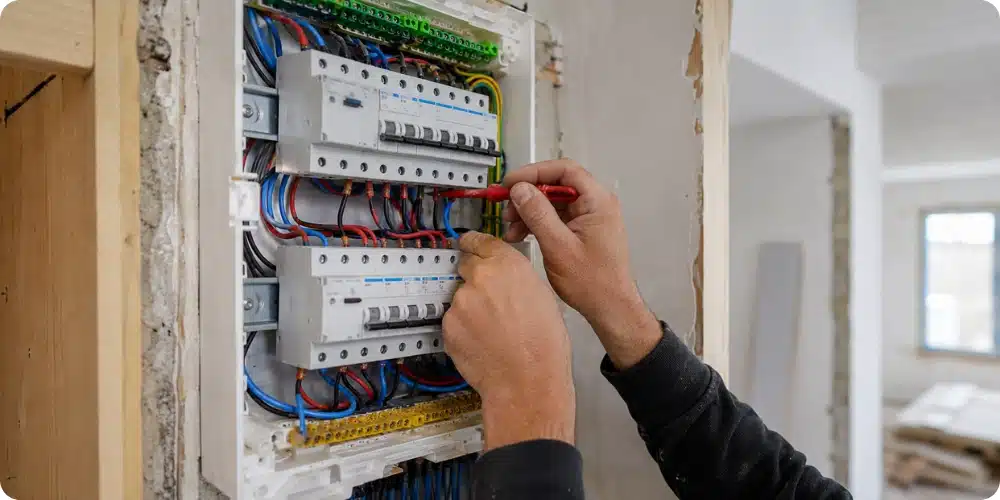

Étape 4 : raccordement au tableau électrique
⚠️Attention : habilitation requise.
Le raccordement au tableau sous tension relève d’un électricien professionnel disposant d’une habilitation B1V minimum (norme NF C 18-510). Si votre tableau est ancien ou déjà alimenté, faites intervenir un pro. Un particulier peut câbler un tableau neuf hors tension uniquement (disjoncteur général coupé et condamné).
Raccordez chaque circuit à son disjoncteur divisionnaire, installé dans la gaine technique de logement (GTL), en respectant les sections de conducteur définies par la NF C 15-100 :
| Circuit | Section minimale | Protection |
|---|---|---|
| Éclairage | 1,5 mm² | Disjoncteur 10 ou 16 A |
| Prises (jusqu’à 8 par circuit) | 1,5 mm² | Disjoncteur 16 A |
| Prises (jusqu’à 12 par circuit) | 2,5 mm² | Disjoncteur 20 A |
| Plaque de cuisson | 6 mm² | Disjoncteur 32 A |
Serrez les bornes au couple préconisé par le fabricant du tableau (généralement 2 à 2,5 N.m pour du matériel résidentiel). Assurez le raccordement de la terre sur la barrette de terre du tableau : chaque circuit doit disposer de son conducteur vert-jaune raccordé.
Étape 5 : tests et mise en service
Test de continuité de chaque circuit
Avec le multimètre en mode continuité (ou un testeur dédié), vérifiez que chaque conducteur conduit le courant d’un bout à l’autre sans interruption. Un circuit ouvert signale un fil coupé ou une connexion Wago mal enclenchée.

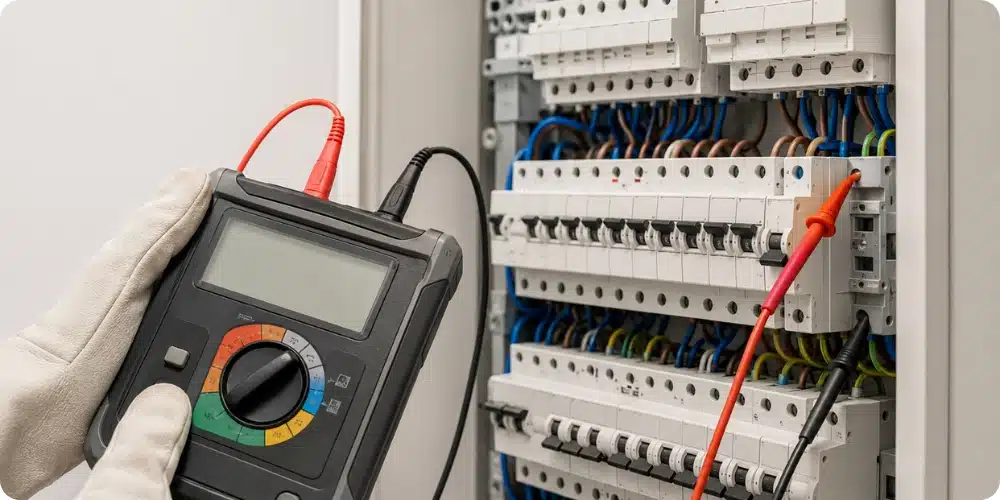

Test d’isolement au mégohmmètre
Le mégohmmètre applique une tension de 500 V continu entre chaque conducteur et la terre. Le résultat doit être supérieur ou égal à 0,5 MΩ pour valider l’isolement. En dessous, un défaut d’isolement existe : gaine percée, fil dénudé en contact avec une partie métallique, ou infiltration d’humidité dans un boîtier.
Test des différentiels 30 mA
Appuyez sur le bouton test de chaque interrupteur différentiel. Le dispositif doit déclencher instantanément. S’il reste enclenché, il est défectueux : remplacez-le avant toute mise sous tension.
Préparation du dossier Consuel
L’attestation jaune est le formulaire obligatoire pour les installations domestiques neuves ou en rénovation totale. Préparez le schéma unifilaire de votre installation, le repérage de chaque circuit sur le tableau et les résultats des tests d’isolement. Le Consuel peut effectuer une visite de contrôle sur site avant de viser l’attestation, qui sera ensuite transmise à Enedis pour autoriser la mise sous tension.
Les 7 erreurs courantes à éviter sur une pose pieuvre
Mon équipe a repris plus d’un chantier où la pieuvre avait été posée par un autoconstructeur motivé mais mal informé. Les erreurs les plus fréquentes, par ordre de gravité :
- Oublier la réservation dalle béton avant coulage. Carottage obligatoire après coup, avec risque d’endommager les armatures.
- Couper la gaine trop court à la sortie du boîtier. Résultat : pas assez de fil pour raccorder proprement, et un complément de gaine disgracieux.
- Serrer un Wago avec un fil dénudé trop long. Le cuivre nu qui dépasse du connecteur crée un risque de court-circuit dans la boîte d’encastrement.
- Mélanger phase rouge et phase noire lors d’un rétro-câblage en rénovation. Le repérage des circuits devient impossible pour l’électricien qui intervient ensuite.
- Sous-dimensionner la gaine d’arrivée au tableau. Les conducteurs s’écrasent et la dissipation thermique est compromise.
- Croiser les gaines sans respecter le parcours plomberie. Les croisements avec les canalisations d’eau sont réglementés : un espacement minimal évite les risques en cas de fuite.
- Mettre sous tension sans test au mégohmmètre. Un défaut d’isolement non détecté peut provoquer un incendie ou une électrocution dès la mise en service.
Faire soi-même vs faire poser : combien ça change vraiment
La pose d’une pieuvre par un particulier réduit la facture de 1 500 à 3 000 € sur une maison de 100 m², selon le niveau de finition et la région. Le kit pieuvre lui-même coûte entre 3 000 et 6 000 € selon le nombre de circuits et le niveau de finition (tarifs fourniture seule, 2026). L’investissement en outillage de test (mégohmmètre, multimètre) représente 200 à 500 € si vous n’êtes pas déjà équipé. Pour un comparatif détaillé des tarifs et des options de pose, consultez notre article sur le prix d’une pieuvre électrique posée par un pro.
Questions fréquentes
Peut-on poser une pieuvre électrique soi-même en toute légalité ?
Oui. La loi n’impose pas de qualification professionnelle pour intervenir sur sa propre installation. L’obligation porte sur la conformité à la NF C 15-100, édition 2024, et sur la validation par le Consuel avant mise sous tension.
Combien de temps pour poser une pieuvre dans une maison 100 m² ?
Comptez 2 à 4 jours pour une personne expérimentée, hors raccordement tableau et tests. Un binôme bien coordonné réduit ce délai d’une journée. Ajoutez une demi-journée si la coordination avec un plaquiste impose de percer les plaques avant leur pose.
Comment faire passer les gaines électriques dans la dalle béton ?
Les gaines se fixent au treillis d’armature avec du fil de fer recuit, avant le coulage du béton. Chaque sortie doit être bouchonnée pour bloquer la laitance. Oublier une gaine à ce stade impose un carottage dans le béton armé, une opération coûteuse qui risque d’endommager les armatures.
Où placer la pieuvre électrique dans la maison ?
La boîte centrale se positionne au plafond du rez-de-chaussée ou en combles, au point le plus central par rapport aux pièces desservies. Minimiser les longueurs de gaine réduit les pertes et facilite le tirage des fils.
Faut-il obligatoirement passer par le Consuel ?
Oui, pour toute installation neuve ou rénovation totale. L’attestation jaune (environ 145 € TTC en 2026) est le document requis par Enedis pour autoriser la mise sous tension. Sans visa Consuel, pas de raccordement au réseau.
Qu’est-ce qu’un pieuvriste ?
Le pieuvriste conçoit et fabrique la pieuvre en atelier sur la base de vos plans. Il calcule les longueurs de gaines, les sections de conducteurs et le nombre de circuits conformément à la NF C 15-100. Comptez 2 à 3 semaines de fabrication avant livraison.
Poser une pieuvre électrique soi-même, c’est un chantier qui se prépare en amont, pas un projet de week-end improvisé. Les cinq étapes sont accessibles à un bricoleur méthodique, à deux conditions : travailler toujours hors tension, et ne pas se passer du Consuel. Avant de commander votre kit, confrontez votre plan d’implantation à un électricien qualifié : un avis de 30 minutes peut vous éviter un chantier à reprendre.
