Sur un chantier de construction neuve en Loire-Atlantique, le maçon marque une pause devant la future baie vitrée : faut-il poser un coffre tunnel, un coffre demi-linteau ou conserver un linteau classique avec coffre rapporté ? Le choix du linteau au-dessus du coffre de volet roulant conditionne l’isolation, l’esthétique de la façade et la facilité d’entretien pour les vingt prochaines années. Quand la portée dépasse 2,40 m, la question de l’IPN s’ajoute à l’équation.
📌 L’essentiel à retenir :
Le coffre demi-linteau et le coffre tunnel s’intègrent pendant le gros œuvre pour une finition invisible, mais ils sont réservés à la construction neuve. En rénovation, le coffre rapporté sous linteau existant reste la solution courante. Pour les grandes portées ou un mur porteur, un IPN dimensionné par un bureau d’études structure remplace le linteau béton classique.
Qu’est-ce qu’un linteau de volet roulant ?
Rôle structurel du linteau au-dessus du coffre
Le linteau, cette poutre horizontale placée au-dessus d’une ouverture (porte, fenêtre, baie vitrée), supporte le poids de la maçonnerie et du plancher situés au-dessus. Quand l’ouverture accueille un volet roulant, le linteau doit aussi intégrer ou surplomber le coffre dans lequel s’enroule le tablier.
Deux fonctions se superposent : reprendre les charges de la structure et ménager un espace pour le mécanisme du volet roulant. La façon dont ces deux fonctions sont combinées détermine le type de configuration à retenir.

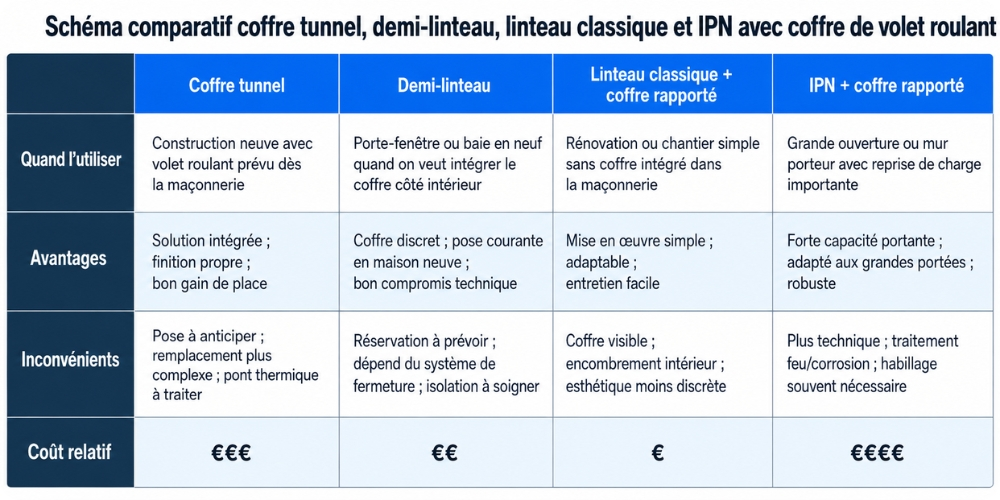

Les 4 configurations courantes
| Configuration | Quand l’utiliser | Avantages | Inconvénients | Coût indicatif |
|---|---|---|---|---|
| Coffre tunnel intégré | Construction neuve | Invisibilité totale, isolation optimisée | Réservé au neuf, choix en amont du gros œuvre | Plus cher en gros œuvre |
| Coffre demi-linteau | Construction neuve | Pose rapide, sous-face PVC démontable pour maintenance | Réservé au neuf, non porteur seul | Intermédiaire |
| Linteau classique + coffre rapporté | Rénovation | S’adapte à l’existant, choix tardif possible | Coffre visible côté intérieur | Plus abordable |
| IPN + coffre rapporté | Grande baie ou mur porteur | Grandes portées (> 2,40 m) | BET obligatoire, pont thermique à traiter | Plus cher, expertise requise |
Le choix dépend du contexte : construction neuve ou rénovation, largeur de l’ouverture et charges à reprendre au-dessus. Pour approfondir la fonction et les matériaux du linteau en général, consultez le guide complet du linteau.
Coffre demi-linteau : choisir et poser

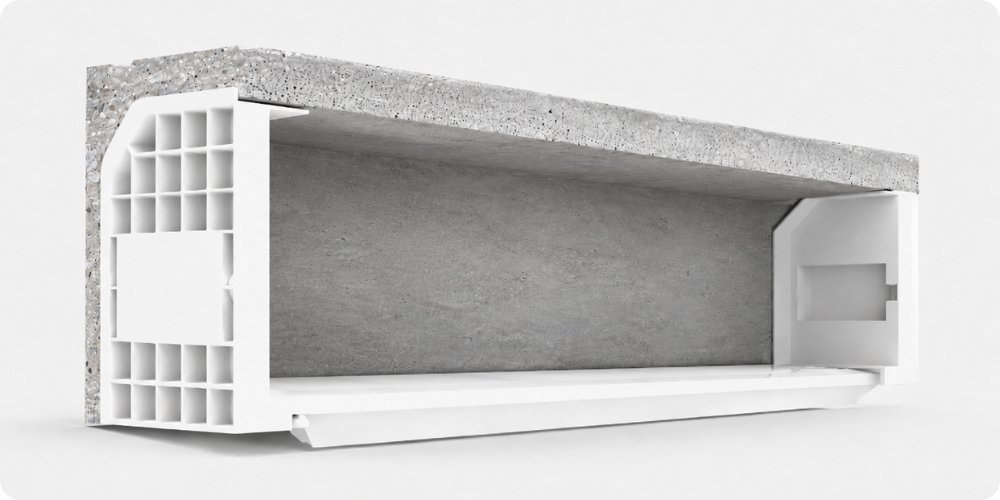

Le coffre demi-linteau est un élément préfabriqué en béton armé (armatures inox) qui combine la fonction de linteau et celle de coffre de volet roulant. Sa face extérieure reçoit l’enduit de façade. Sa sous-face en PVC démontable donne accès au mécanisme du volet depuis l’intérieur du logement.
Ce coffre ne peut pas être considéré comme porteur : une rehausse maçonnée ou un chaînage béton au-dessus complète la reprise des charges. Le principal fabricant sur le marché français est Eveno Fermetures, dont le coffre bénéficie de l’Avis Technique CSTB n° 16/13-657_V1. D’autres fabricants de prélinteaux comme Rector, KP1 ou Alkern proposent des éléments comparables.
Neuf ou rénovation : une solution réservée à la construction
Le coffre demi-linteau s’intègre lors de la montée des murs, avant la pose du chaînage. Le reprendre en rénovation imposerait de démonter la maçonnerie au-dessus de la baie, une opération rarement rentable. En rénovation, on s’oriente vers un coffre rapporté sous linteau existant.
Marques principales et dimensions courantes
Le tableau ci-dessous résume les dimensions disponibles du coffre demi-linteau Eveno, pour des ouvertures de 80 à 300 cm de tableau. La longueur maximale hors-tout atteint 3,85 m selon l’Avis Technique CSTB.
| Tableau (cm) | Section (mm) | Référence distributeur | Prix indicatif |
|---|---|---|---|
| 90 | 200 × 324 | Eveno (Point.P A3167265) | ~165 € HT |
| 110 | 200 × 324 | Eveno (Denis Matériaux) | ~195 € TTC |
| 180 | 200 × 324 | Eveno (Point.P A3167272) | ~245 € HT |
| 210 à 300 | Variable | Denis, CBA Matériaux | Sur devis |
Prix relevés distributeurs, juin 2026. Variabilité régionale ±15 %. Confirmer auprès de votre négoce local.
Mon équipe a posé ce type de coffre sur plusieurs constructions neuves en Pays de la Loire. Le point de vigilance : vérifier que les dimensions du bloc-baie (l’ensemble menuiserie + volet roulant) correspondent au coffre commandé, sous peine de reprises coûteuses au moment de l’installation des menuiseries.
Le coffre demi-linteau est un prélinteau spécialisé avec coffre VR intégré. Pour les prélinteaux béton classiques sans coffre intégré, consultez le guide complet du prélinteau béton.
Coffre tunnel volet roulant intégré
Le coffre tunnel est un caisson fermé posé lors du gros œuvre, entre le haut de l’ouverture et le chaînage. Contrairement au demi-linteau, le tunnel est invisible aussi bien côté intérieur que côté extérieur une fois les finitions réalisées.
Avantages et inconvénients du coffre tunnel
Le coffre tunnel offre la meilleure intégration esthétique : aucune saillie ni caisson visible. Son isolation thermique peut atteindre des performances élevées quand le caisson est bien garni. En contrepartie, l’accès au mécanisme du volet passe uniquement par l’intérieur (trappe ou démontage partiel), ce qui complique les interventions de maintenance. Comme le demi-linteau, le tunnel impose de choisir le modèle de volet roulant avant la montée des murs.
Le coffre tunnel se distingue du coffre demi-linteau par son enveloppe complète : le tunnel enferme intégralement le mécanisme, alors que le demi-linteau reste ouvert côté intérieur avec une sous-face PVC amovible. Le tunnel isole mieux, le demi-linteau se répare plus facilement.
Matériaux disponibles
Trois familles de matériaux couvrent le marché du coffre tunnel volet roulant :
- Béton armé : le plus courant. Marques courantes : Eveno, Rector. Robuste et compatible avec tous les enduits de façade, mais lourd (prévoir un engin de levage pour les grandes longueurs).
- Polystyrène expansé armé : Fixolite, Coffrelite (Profalux). Plus léger, bonne isolation thermique, adapté aux charges modérées sous charpente.
- Terre cuite : le Maxi linteau monolithe de Terreal sert de linteau structurel au-dessus du coffre tunnel, sans étai jusqu’à 2,60 m d’ouverture (source fabricant Terreal). Compatibilité naturelle avec les murs en brique.
D’autres marques comme Titan, Rekord ou Record complètent l’offre selon les régions.
Nous avons constaté sur nos chantiers que le choix entre béton et polystyrène se décide souvent selon la charge au-dessus de l’ouverture. Sous un plancher béton d’étage, le coffre béton armé reste la valeur sûre. Sous une charpente légère, le polystyrène fait le travail dans la plupart des cas.
Linteau classique avec coffre rapporté : la solution rénovation
En rénovation, le linteau béton ou la poutre existante reste en place. Le coffre de volet roulant se rapporte sous ce linteau, dans l’embrasure de la fenêtre. Le volet s’enroule alors dans un caisson généralement visible depuis l’intérieur.
Pose sous linteau : la technique discrète côté extérieur
Le coffre rapporté se fixe sous le linteau au-dessus du coffre de volet roulant existant. Côté extérieur, seul le tablier du volet apparaît dans les coulisses, et le coffre peut se fondre dans l’embrasure. Côté intérieur, un habillage en plâtre ou en bois masque le caisson. Reste à choisir le sens d’enroulement du tablier, intérieur ou extérieur, qui conditionne le positionnement du caisson et l’entretien du mécanisme.
Cette configuration reste la plus simple à mettre en œuvre : elle ne modifie ni la structure ni la maçonnerie. Le seul compromis est la perte de quelques centimètres en hauteur de jour, puisque le coffre occupe une partie de la hauteur sous linteau.
Pour les projets qui combinent remplacement de fenêtres et ajout de volets roulants, le coffre rapporté se pose en même temps que la nouvelle menuiserie. Consultez notre article sur le changement de fenêtres : prix et aides pour un chiffrage global.
Si la largeur d’ouverture correspond au cas particulier d’une porte (70, 80 ou 90 cm), notre article dédié au cas du linteau de porte détaille les dimensions à prévoir.
La pose d’un coffre rapporté peut modifier l’aspect extérieur de la façade (coulisses visibles, caisson en saillie). Si votre commune l’exige, une déclaration préalable de travaux peut être nécessaire avant intervention.
Dimensionner avec un IPN : grande baie ou mur porteur
Quand la portée de l’ouverture dépasse 2,40 m ou que l’on crée une ouverture dans un mur porteur, un linteau béton classique ne suffit plus. On passe alors à un IPN (poutrelle métallique en I, aussi appelée poutrelle à profil normal) capable de reprendre des charges bien supérieures. Le coffre de volet roulant se rapporte ensuite sous l’IPN, comme dans la configuration rénovation.
Quand opter pour un IPN plutôt qu’un linteau béton ?
L’IPN s’impose dans deux cas :
- Mur porteur : toute ouverture dans un mur porteur exige un calcul de structure. Le linteau béton coulé en place peut suffire pour les petites ouvertures (< 1,50 m), mais au-delà, l’IPN offre une reprise de charge plus fiable et mieux maîtrisée.
- Grande baie vitrée (> 2,40 m) : les prélinteaux béton standards ne couvrent pas ces portées. L’IPN, associé à des appuis maçonnés ou des platines métalliques, prend le relais.
Règles de dimensionnement de base (et limite de l’auto-calcul)
Deux règles encadrent la pose d’un IPN sur maçonnerie :
- Longueur d’appui minimale : 20 cm de chaque côté, selon le NF DTU 20.1 (juillet 2020). Les bureaux d’études appliquent souvent la règle « max(1/10 de la portée, 20 cm) » pour sécuriser les grandes ouvertures.
- Section de l’IPN : elle dépend de la portée, de la charge reprise (plancher, murs d’étage, toiture) et du nombre de niveaux au-dessus. Le tableau ci-dessous donne un ordre de grandeur, qui ne remplace pas une note de calcul :
| Portée ouverture | Section IPN indicative | Verdict |
|---|---|---|
| < 1,50 m (cloison non porteuse) | IPN 100 | DIY possible sous réserve |
| 1,50 à 2,00 m (mur porteur léger) | IPN 120 à 140 | BET recommandé |
| 2,00 à 3,00 m (mur porteur) | IPN 160 à 200 | BET obligatoire |
| > 3,00 m | À calculer au cas par cas | BET + assurance décennale obligatoire |
Données purement indicatives. Chaque chantier est unique : charge, nombre d’étages, nature du support, état de la maçonnerie.
Je déconseille de dimensionner un IPN sur mur porteur sans l’aval d’un ingénieur structure. Les tableaux de charge que l’on trouve en ligne donnent des ordres de grandeur, pas des garanties. Le coût d’une mission BET (entre 500 et 1 500 € selon la complexité) reste marginal face au risque d’un effondrement ou d’un refus d’assurance décennale.
⚠️ Ce guide est informatif.
Au-delà de 2 m d’ouverture ou pour toute modification d’un mur porteur, consultez un bureau d’études structure. Le dimensionnement engage l’assurance décennale et ne relève pas de l’auto-calcul. Les règles présentées ici peuvent évoluer et leur application dépend de votre bâtiment.

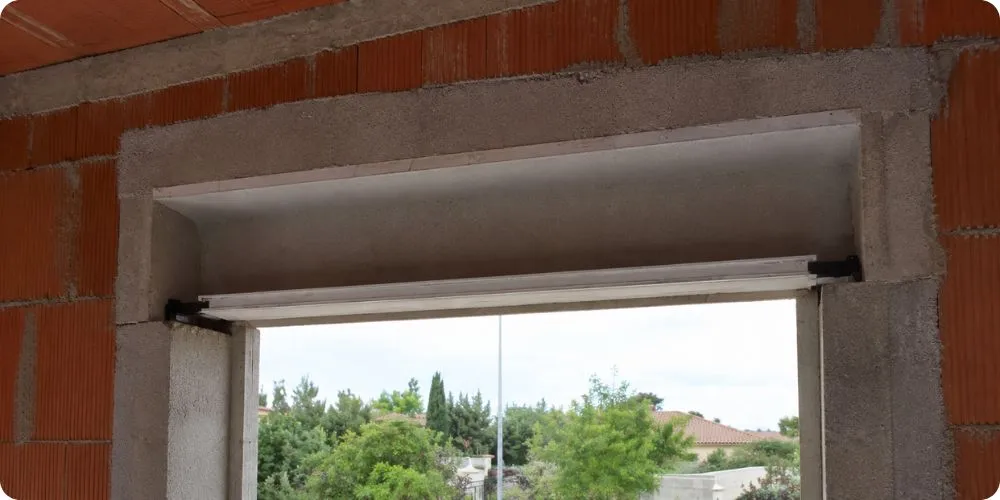

Comment poser un coffre demi-linteau ?
La pose intervient pendant le gros œuvre, une fois les murs montés jusqu’au niveau du futur linteau. L’opération demande deux personnes au minimum, car le poids du coffre béton augmente vite avec la longueur. Les étapes ci-dessous s’appuient sur la notice de pose Eveno et l’Avis Technique CSTB n° 16/13-657_V1.
- Préparer les appuis maçonnés de chaque côté de l’ouverture. Prévoir une assise de 160 à 170 mm par côté (prescription notice Eveno). Le coffre repose sur 95 mm d’appui à chaque extrémité. Utiliser quatre planches supports maintenues par serre-joints.
- Poser le coffre sur un lit de mortier de 10 à 20 mm d’épaisseur pour gommer les irrégularités du support. La face marquée « EVENO » se positionne côté extérieur, alignée avec le nu du mur.
- Régler de niveau sur toute la longueur et la largeur du coffre. Centrer le coffre par rapport aux tableaux de l’ouverture.
- Étayer le coffre. Le coffre est autoportant mais non porteur : l’étaiement est indispensable pour éviter tout fléchissement lors du coulage de la rehausse. Adapter le nombre et la position des étais à la portée, selon les prescriptions de l’Avis Technique du fabricant.
- Réaliser la rehausse au-dessus du coffre : deux à trois rangs de blocs pleins en joints croisés, ou rehausse banchée en béton. Coffrer les côtés du coffre et couler du béton pour solidariser l’ensemble au gros œuvre.
- Retirer l’étaiement à J+21 minimum, une fois que la rehausse maçonnée a atteint sa résistance. Ne pas charger la maçonnerie avant ce délai.
Outils nécessaires : étais de maçon, niveau à bulle, truelle, mètre, auge à mortier, serre-joints, EPI (casque, gants, lunettes de protection).
🚨Erreur courante :
Mon équipe a vu des coffres posés sans vérifier le centrage par rapport aux tableaux. Le bloc-baie ne s’emboîtait pas correctement, et la reprise a mobilisé une demi-journée. Mesurer et centrer avant de sceller fait gagner du temps sur l’ensemble du chantier.
Note : une vidéo de démonstration de pose facilite la compréhension de ces étapes. Nous recommandons de visionner un tutoriel de qualité avant votre premier chantier (emplacement réservé pour embed vidéo).
Questions fréquentes sur le linteau de volet roulant
Choisir entre coffre tunnel, coffre demi-linteau, linteau classique ou IPN se résume à deux questions : le bâtiment est-il en construction ou en rénovation, et quelle portée l’ouverture atteint-elle ? La réponse oriente le reste, du matériau au dimensionnement. Prenez le temps de croiser les prescriptions du fabricant avec les contraintes de votre chantier, et faites valider par un BET dès que la portée dépasse 2 m ou que vous touchez à un mur porteur. Si ce chantier s’inscrit dans une rénovation énergétique globale, l’isolation du coffre devient un poste à ne pas négliger.
