Louis vient d’emménager dans une vieille maison de village. Au premier matin, il lui faut traverser quinze mètres de couloir à l’aveuglette pour éteindre l’unique ampoule restée allumée. « Il doit bien exister un système où on pourrait contrôler la lumière des deux côtés », souffle-t-il en grelottant. C’est souvent dans ces moments que débute l’aventure du fameux branchement électrique va-et-vient.
Installer un interrupteur va-et-vient n’exige pas un attirail sophistiqué ni un diplôme d’ingénieur, mais nécessite préparation, bon sens et respect de la sécurité électrique. Explorons ensemble le matériel nécessaire, les étapes concrètes – sans oublier les astuces glanées sur le terrain et les galères classiques à anticiper.
Qu’est-ce qu’un branchement va-et-vient et comment fonctionne-t-il ?

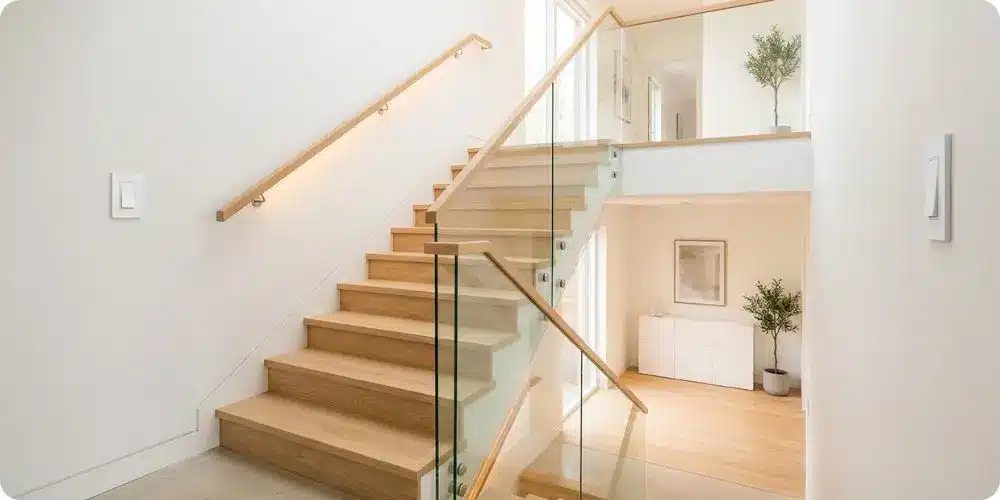

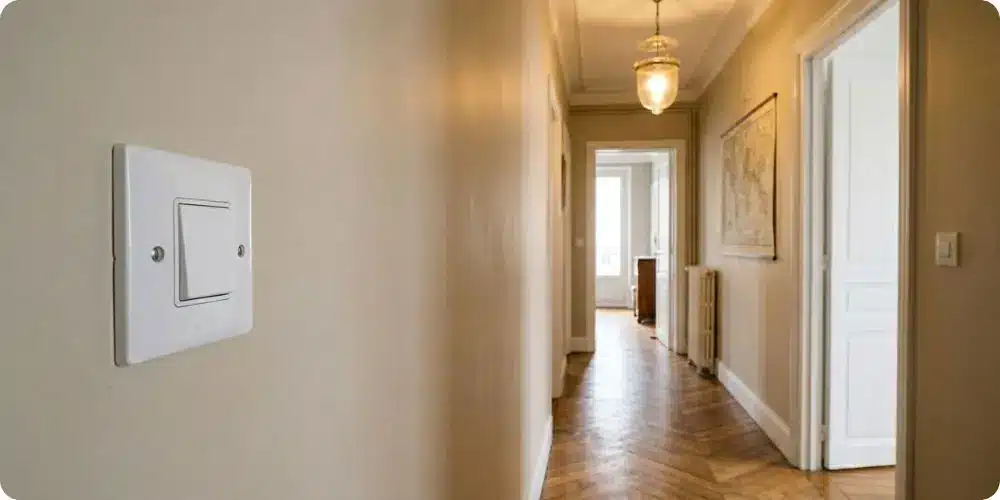

Un interrupteur va-et-vient est un dispositif permettant de commander un même point lumineux depuis deux endroits différents. Idéal dans un escalier, un long couloir ou une chambre avec double entrée, il offre un vrai confort au quotidien — fini les risques de chutes dans l’obscurité ou les allers-retours inutiles.
À la différence d’un interrupteur simple allumage, limité à un seul poste de commande, le système va-et-vient repose sur un schéma de câblage particulier : chaque interrupteur peut changer indépendamment l’état de la lumière grâce aux fameux fils navette. Les applications courantes nécessitent deux interrupteurs, reliés par ces navettes, pour piloter l’éclairage de manière souple et sûre.

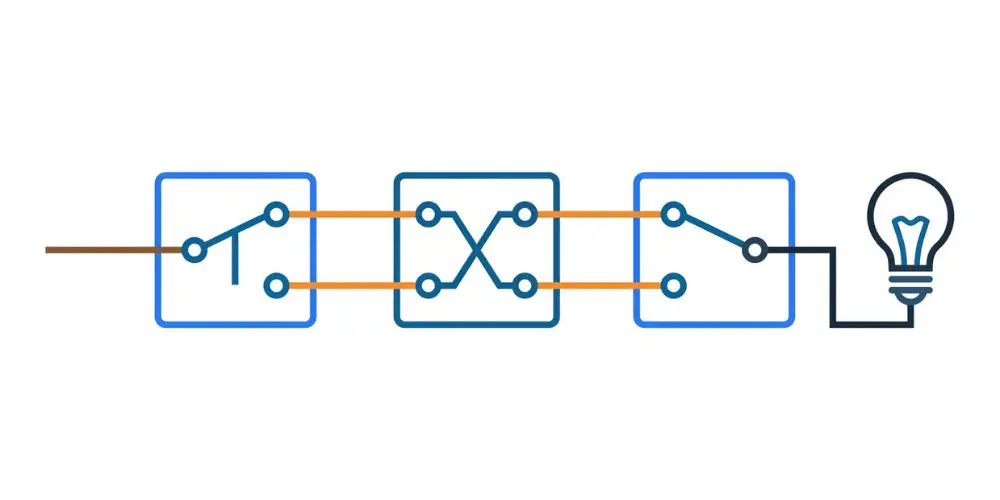

Schéma de branchement va-et-vient
Pour visualiser concrètement le principe du va-et-vient, voici un schéma simple montrant le câblage typique entre deux interrupteurs et un point lumineux.
Voir aussi : Télérupteur — installation et dépannage
Sur ce schéma, on distingue la phase (rouge), le neutre (bleu) et les deux fils navettes (orange) reliant les interrupteurs. Ce montage permet d’allumer ou d’éteindre le même luminaire depuis deux points différents.

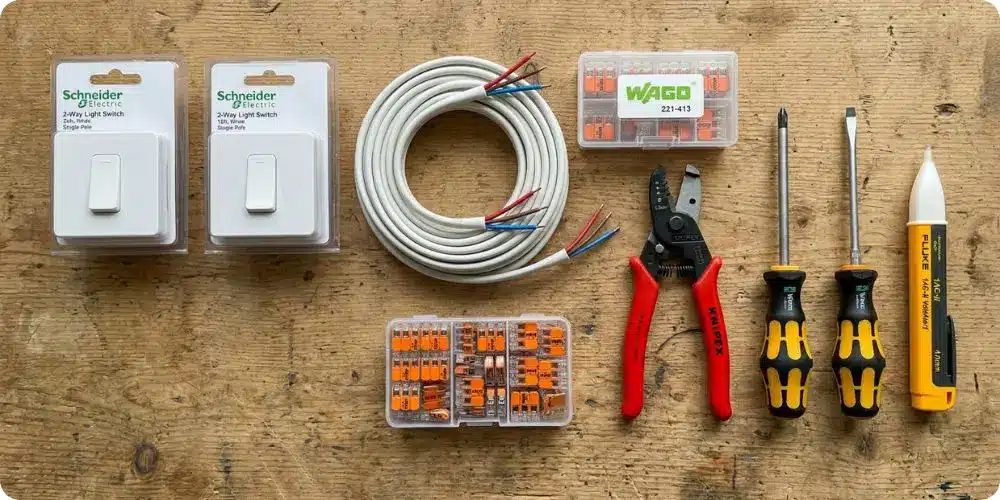

Matériel et outils nécessaires pour un branchement va-et-vient réussi
Rien de sérieux ne s’improvise. Avant de démarrer l’installation d’un va-et-vient, mieux vaut réunir tout le matériel électrique essentiel. Cette liste minimale a été éprouvée aussi bien par la science du bâtiment que par les retours d’expérience des bricoleurs économes qui ont déjà réalisé un branchement va-et-vient.
- Deux interrupteurs va-et-vient (classiques, lumineux ou à options selon le besoin)
- Fils électriques adaptés :
- Phase (rouge), neutre (bleu) et navettes (souvent orange, violet ou gris selon norme locale)
- Section adéquate, généralement 1,5 mm² pour l’éclairage domestique
- Deux boîtes d’encastrement solides
- Tournevis plats et cruciformes
- Pince à dénuder
- Testeur de tension
- Une scie cloche pour la maçonnerie si besoin
- Une gaine pré-filée pour le passage de câble en rénovation
Le secret d’une bonne installation ? Respecter les couleurs des conducteurs électriques, soigner la finition des connexions, et ne jamais négliger le moindre détail du câblage. Pour une installation parfaitement conforme, familiarisez-vous avec les normes des gaines électriques en maison qui encadrent le passage des conducteurs.
Étapes d’installation d’un interrupteur va-et-vient : mode d’emploi concret
Mettre en place un branchement va-et-vient n’a rien d’un miracle technique. Il suffit de suivre méthodiquement la procédure étape par étape pour éviter les erreurs fréquentes rencontrées sur les chantiers d’autoconstruction.
➡️ Couper le courant électrique et vérifier l’absence de tension
On ne le dira jamais assez : commencez toujours par couper le disjoncteur général avant toute intervention sur un circuit électrique. Utilisez un testeur de tension pour garantir l’absence de courant sur tous les conducteurs : personne n’est à l’abri d’un oubli ou d’un geste maladroit.
Ne vous fiez jamais à la seule position d’un interrupteur mural : assurez-vous physiquement de l’absence de tension avant tout contact avec les fils dénudés. Si vous débutez avec cet outil indispensable, consultez notre guide complet sur l’utilisation d’un multimètre pour maîtriser les bases de la mesure électrique.
➡️ Préparer les fils et boîtiers pour votre branchement va-et-vient
Repérez précisément les emplacements des deux points de commande, creusez ou ajustez les trous si besoin, puis fixez solidement chaque boîte d’encastrement. Dégainer soigneusement 8 à 10 mm d’isolant sur les fils électriques, sans blesser le cuivre. Les navettes relient les deux interrupteurs, tandis que la phase et le retour lampe convergent vers le luminaire.
Soignez l’identification des fils (scotch de couleur, repère écrit) : cela évite bien des confusions lors du branchement final. En cas de doute sur l’identification des conducteurs, notre guide pour déterminer la phase et le neutre avec un multimètre vous sera d’une aide précieuse.

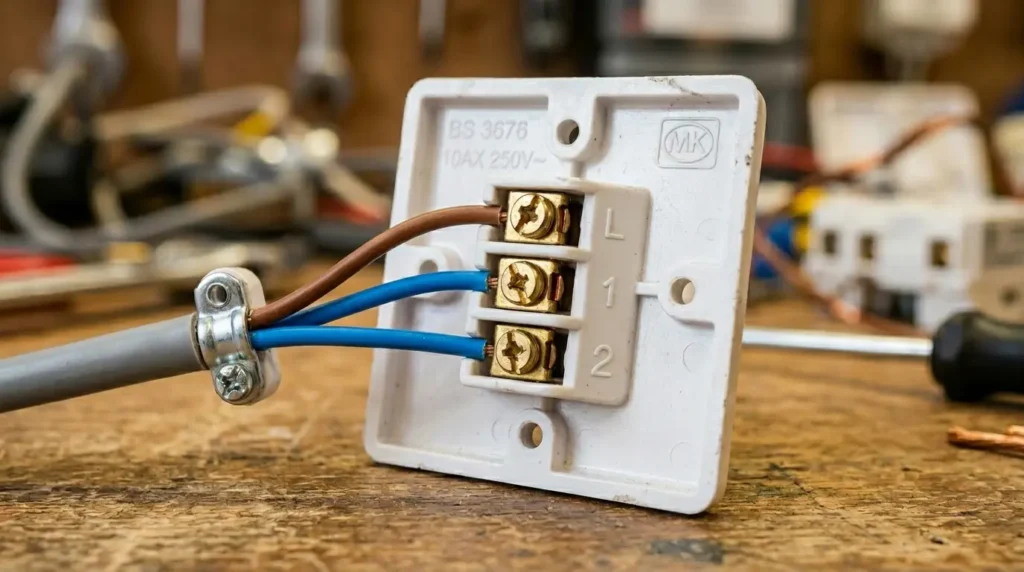

➡️ Brancher le premier interrupteur
Sur le premier boîtier, connectez la phase à la borne L, puis les deux navettes aux bornes dédiées (généralement 1 et 2). Vissez fermement, puis testez la tenue de chaque connexion : un mauvais serrage reste la cause principale de dysfonctionnements futurs.
Suivez scrupuleusement le schéma de câblage fourni ou inspirez-vous des codes vus chez les professionnels aguerris : ici, précision rime avec sécurité. Un branchement va-et-vient bien exécuté respecte toujours la logique des connexions électriques.
➡️ Brancher le deuxième interrupteur
Procédez de même pour le second interrupteur va-et-vient : branchez les deux navettes arrivantes, puis le fil allant vers la lampe sur la borne marquée « L ». Pour les modèles à voyant lumineux, prévoyez le raccordement au neutre selon les instructions du fabricant.
Une erreur classique : inverser les navettes ou mélanger phase et retour lampe. Mieux vaut baliser chaque fil dès le départ, quitte à doubler les vérifications. Cette étape détermine la réussite de votre branchement va-et-vient.
➡️ Remettre le courant et tester l’installation
Avant la fixation définitive, rétablissez prudemment le courant et testez chaque point de commande. Si la lampe ne réagit pas comme prévu, recoupez aussitôt et vérifiez chaque connexion électrique. Un fonctionnement alterné impeccable signifie réussite.
Finalisez en fixant proprement les plaques et ajustez l’entourage pour une finition durable. Cette dernière vérification assure la longévité de votre branchement va-et-vient.
Types d’interrupteurs va-et-vient disponibles sur le marché
Les interrupteurs va-et-vient existent sous plusieurs formes : le choix dépend autant du budget que de l’usage attendu. Voici un panorama utile pour faire le tri entre simplicité, confort et innovation raisonnable.
➡️ Interrupteurs va-et-vient classiques
Solides, économiques et fiables, ces modèles sont plébiscités pour leur robustesse et leur longévité. Ils assurent l’essentiel : commander un éclairage avec efficacité, tout en résistant à l’usure du temps.
Peu sensibles à l’encrassement, ils traversent volontiers trois décennies sans autre soin qu’un dépoussiérage occasionnel derrière la plaque.
➡️ Modèles avec voyant lumineux intégré
Certains interrupteurs va-et-vient intègrent un témoin LED : pratique pour localiser l’interrupteur dans l’obscurité ou rappeler qu’une lumière reste allumée. Ce petit confort nécessite parfois un raccord au neutre : pensez-y lors du schéma de câblage.
Dans les lieux collectifs ou les hôtels familiaux, cette option rassure les usagers tardifs et limite les oublis d’extinction nocturne.
➡️ Interrupteurs à fonctions supplémentaires (variateur ou minuteur)
Au-delà du simple va-et-vient, certains modèles hybrides offrent variateur d’intensité ou minuterie intégrée. Pratiques pour gérer la consommation ou l’ambiance, ils exigent une attention particulière lors du branchement et une vérification de compatibilité avec vos luminaires.
Rester fidèle à la simplicité évite bien des tracas et garantit une maintenance réduite ainsi qu’une fiabilité renforcée. Chaque type répond à un besoin spécifique dans la réalisation d’un branchement va-et-vient.
Conseils pour un branchement va-et-vient sécurisé : agir selon les règles
La fierté du fait-main ne dispense pas de respecter quelques grands principes de sécurité électrique : beaucoup d’accidents auraient pu être évités avec un peu plus de rigueur ou l’aide d’un proche expérimenté. Ces règles valent pour tout branchement va-et-vient, qu’il soit simple ou complexe.
- Respecter la norme NF C 15-100 accroît la valeur, la sécurité et l’assurance de votre installation.
- Toujours identifier visuellement et électriquement chaque conducteur avant branchement.
- En cas de doute, faites vérifier le montage par un professionnel ou demandez conseil.
- Étiquetez et testez chaque allumage méthodiquement.
Une installation conforme dure dans le temps, et résiste sans faillir à l’inspection du voisin curieux venu juger votre chantier.
Dépannage d’un branchement va-et-vient : diagnostic pragmatique
Même avec soin, nul n’est à l’abri d’une erreur ou d’un vieux câble capricieux. Heureusement, la résolution des incidents suit quelques grandes lignes connues des habitués du dépannage. Les pannes sur un branchement va-et-vient se limitent généralement à quelques causes récurrentes, faciles à identifier.
| Problème rencontré | Causes possibles | Actions recommandées |
|---|---|---|
| Interrupteur va-et-vient inopérant dans une position | Mauvais raccord des navettes, borne desserrée | Déconnecter, recontrôler avec schéma, resserrer chaque borne |
| Lumière qui clignote ou faiblesse d’éclairage | Mauvais contact, connectique abîmée | Vérifier et nettoyer les broches, remplacer si oxydation avancée |
| Court-circuit lors de la remise sous tension | Inversion phase/neutre ou branchement erroné du retour lampe | Recouper le courant et recontrôler chaque affectation |
Un bon artisan avoue parfois s’être trompé de navette dans la précipitation. Mieux vaut reconnaître ses petites erreurs, apprendre du chantier — et noter l’incident pour la prochaine fois. L’expérience forge l’expertise en matière de branchement va-et-vient.
Et après votre branchement va-et-vient ?
Installer un interrupteur va-et-vient reste une aventure accessible à qui aime comprendre le schéma de câblage et valoriser l’intelligence du geste manuel. La vraie économie naît d’un choix modeste de matériaux fiables et d’un soin patient lors du montage.
Avec un tournevis fiable, un œil attentif sur les normes et une dose de patience, on réalise souvent des miracles pratiques. Cette installation peut d’ailleurs s’inscrire dans un projet plus global : si vous envisagez de refaire entièrement votre installation, découvrez comment faire l’électricité dans une maison pour une approche méthodique. Pour les projets d’envergure, l’installation d’une pieuvre électrique peut également simplifier grandement votre câblage.
N’oubliez jamais : le meilleur branchement électrique, c’est celui qui traverse les années… et toutes les nuits sans incident. Testez, apprenez, recommencez : c’est ainsi que se construit la durabilité, à la mesure des mains qui bâtissent. Chaque branchement va-et-vient réussi renforce votre confiance pour les défis électriques suivants.
FAQ – Tout savoir sur le branchement va-et-vient
Quelle section de câble utiliser pour un va-et-vient ?
Le câblage d’un va-et-vient se fait généralement en 1,5 mm², conformément à la norme NF C 15-100, sur un circuit d’éclairage protégé par un disjoncteur 10 A.
Peut-on faire un va-et-vient sans neutre ?
Oui, le neutre n’est pas nécessaire dans le circuit de commande du va-et-vient. Il ne passe que sur le luminaire. Les deux interrupteurs sont reliés uniquement par les navettes et la phase.
Quelle est la différence entre un va-et-vient et un télérupteur ?
Le va-et-vient fonctionne mécaniquement entre deux interrupteurs, alors que le télérupteur est un dispositif électrique qui commande un éclairage depuis plusieurs points via des boutons-poussoirs.
Peut-on installer un va-et-vient avec un éclairage LED ?
Oui, à condition que le montage soit conforme et que les interrupteurs soient compatibles avec les LED (certains modèles nécessitent un antiparasite).
Quelles sont les erreurs courantes à éviter ?
Les erreurs les plus fréquentes sont l’inversion des fils navettes, l’absence de repérage de la phase et le non-respect de la couleur des conducteurs. Toujours couper le courant avant toute intervention.
