Mis à jour le 05/09/2026
L’essentiel à retenir :
pour garantir une vidange sûre et durable, fixez votre évacuation selon la notice de votre appareil, généralement entre 40 et 100 cm du sol. Ce positionnement correct prévient le siphonnage et préserve votre pompe de vidange. Point crucial : la canalisation d’évacuation fixe doit être en DN 40, avec une pente minimale de 1 cm/m, pour assurer un débit fluide et éviter tout reflux d’eaux usées.
La norme NF DTU 60.1 régit la plomberie sanitaire et encadre l’évacuation des eaux usées. Elle impose, avec le NF DTU 60.11, une canalisation de branchement fixe en DN 40 et une pente minimale de 1 cm/m. Un mauvais positionnement de la hauteur evacuation lave vaisselle, à définir selon la notice du modèle (généralement entre 40 et 100 cm du sol), expose votre installation à des reflux d’eaux sales ou à un siphonnage permanent qui sature la pompe de vidange.
Cet article détaille les cotes techniques de référence et les spécificités des montages en colonne pour sécuriser votre installation plomberie cuisine. Nous faisons le point sur les configurations conformes afin de garantir la longévité de votre électroménager et la validité de vos garanties constructeurs.

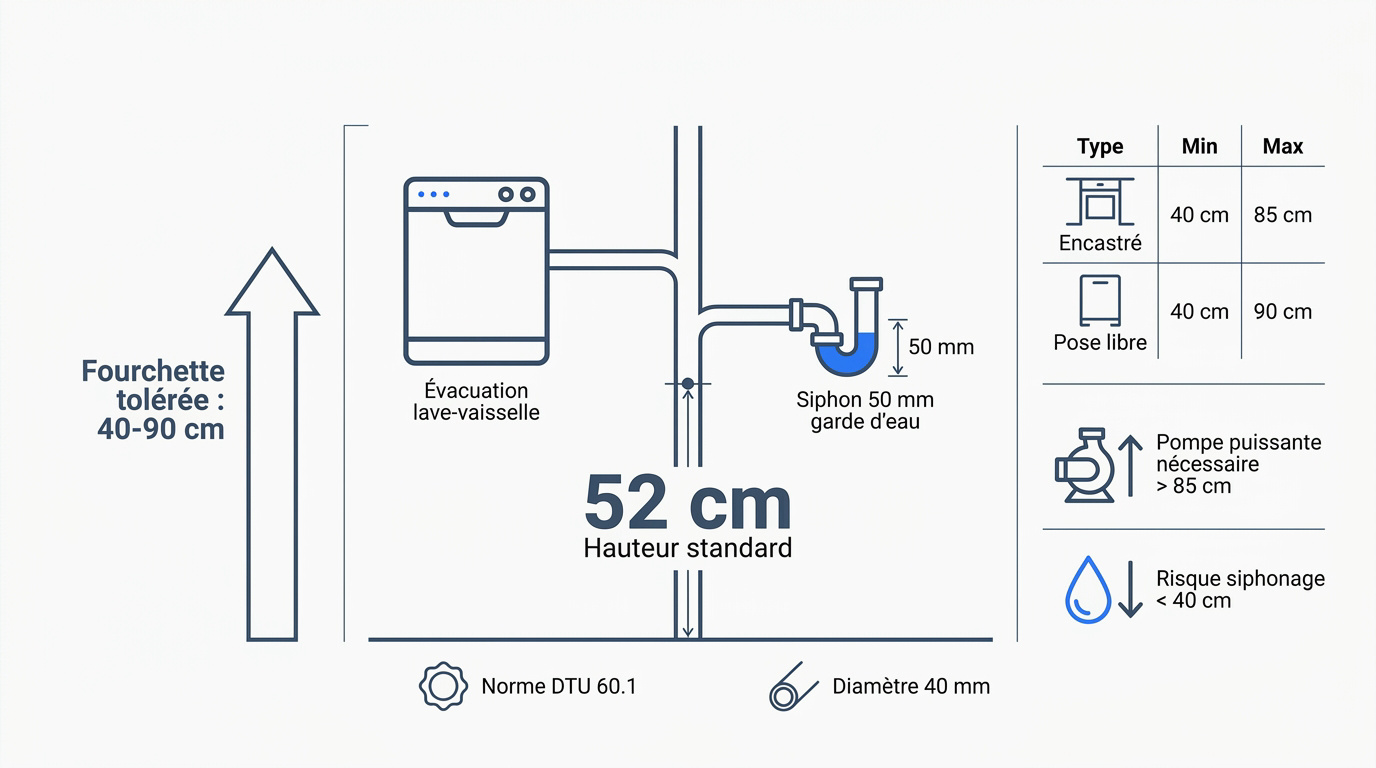

La hauteur d’évacuation du lave-vaisselle : 52 cm comme cote centrale
La hauteur d’évacuation standard d’un lave-vaisselle est de 52 cm du sol (520 mm), cote de référence des professionnels pour former un col de cygne efficace. Cette boucle haute évite le retour d’eau par siphonnage. En dessous de 40 cm, le risque de fuite en cycle de vidange est réel.
Cette cote n’est pas fixée par le DTU 60.1, mais adoptée en pratique pour convenir à la majorité des modèles standard. Chaque constructeur précise sa propre fourchette dans la notice : Bosch recommande entre 50 et 100 cm, Whirlpool entre 40 et 80 cm selon les modèles. Le siphon doit impérativement présenter une garde d’eau de 50 mm, conformément au NF DTU 60.1 P1-1-3.
Le respect des cotes d’installation assure la pérennité de votre matériel et la conformité de votre réseau de plomberie.
D’où vient la cote de 52 cm pour l’évacuation d’un lave-vaisselle ?
La norme NF DTU 60.1 régit la plomberie sanitaire, mais ne fixe pas de hauteur précise pour les lave-vaisselles. La cote de 52 cm s’est imposée en pratique comme hauteur de référence pour le siphon d’un lave-vaisselle, permettant d’éviter le siphonnage dans la majorité des cuisines standard. Mon équipe corrige régulièrement des installations hors préconisations fabricant. Cette hauteur de vidange du lave-vaisselle garantit un écoulement fluide sans reflux d’eaux usées vers la cuve.
Les notices techniques de Bosch, Siemens ou Whirlpool définissent chacune leur propre plage d’installation, qui varie selon le modèle. Elles préconisent toutes la formation d’une boucle haute ou d’un col de cygne. Le tuyau doit former cette boucle pour prévenir le reflux des eaux usées vers la cuve.
Le respect du DTU 60.1 garantit non seulement l’étanchéité mais aussi la validité de votre assurance en cas de sinistre lié à une fuite.
Un siphon trop bas provoque une évacuation permanente par gravité. À l’inverse, un point trop haut fatigue la pompe de vidange. La précision au millimètre évite ces pannes prématurées.
La canalisation d’évacuation fixe doit être en DN 40. C’est le diamètre imposé par le NF DTU 60.11 pour les branchements d’appareils ménagers, suffisant pour absorber le débit de la pompe sans créer de bouchon d’air. Le flexible livré avec l’appareil présente un diamètre intérieur plus petit, adapté au piquage du siphon.
La garde d’eau du siphon doit mesurer au moins 50 mm. Elle bloque les remontées d’odeurs désagréables venant du collecteur principal.
Fourchette d’installation : variable selon le fabricant, généralement entre 40 et 100 cm
La flexibilité existe selon le type d’appareil. Un modèle encastré n’a pas les mêmes contraintes qu’un posable. Nos techniciens adaptent la pose selon l’espace disponible sous le plan de travail.
| Type d’installation | Hauteur min | Hauteur max | Recommandation artisan |
|---|---|---|---|
| Encastré standard | 40 cm | 85 cm | Viser la cote centrale de 52 cm |
| Semi-intégré | 40 cm | 85 cm | Vérifier l’accès au siphon |
| Pose libre | 40 cm | 90 cm | Utiliser le coude guide fourni |
| Lave-vaisselle compact | 40 cm | 60 cm | Attention au risque de siphonnage |
Ces valeurs sont indicatives et varient selon le fabricant. Bosch indique par exemple un minimum de 50 cm pour ses modèles encastrés. Consultez toujours la notice de votre appareil avant installation.
Pour un appareil en hauteur ou en colonne, certains fabricants autorisent une évacuation jusqu’à 100 cm. Attention, la pompe doit être dimensionnée pour pousser l’eau à cette hauteur. Je déconseille de dépasser la limite indiquée dans la fiche produit. Un effort excessif grille le moteur rapidement.
En cas de pose très basse, le risque de siphonage est réel. L’eau propre repart aussitôt dans les égouts. C’est une erreur classique que nous corrigeons souvent en rénovation de cuisine, tout comme les problèmes de hauteur évacuation lavabo pour les autres appareils sanitaires.
Vérifiez toujours la longueur du tuyau de vidange fourni. S’il est trop court, ne tirez pas dessus. Utilisez une rallonge homologuée pour ne pas brider le débit d’évacuation.

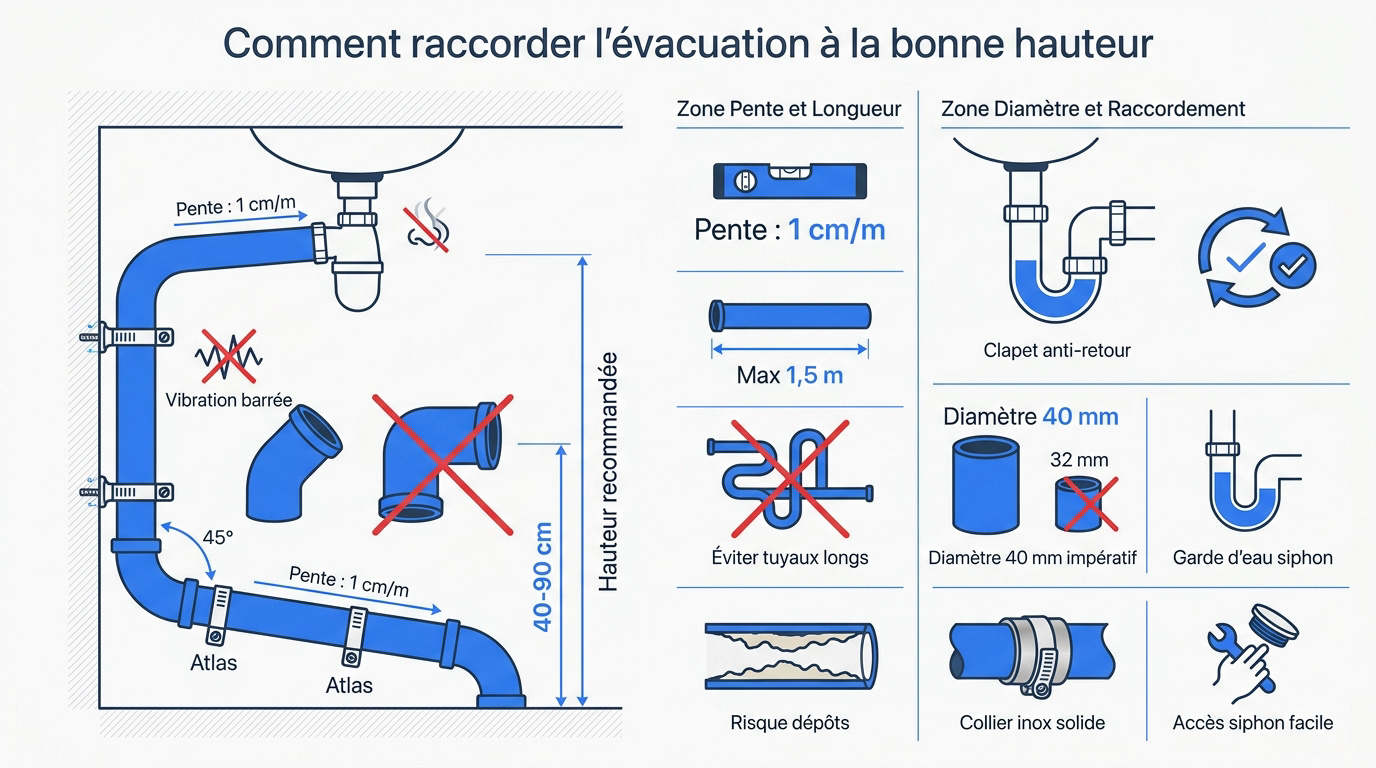

Comment raccorder l’évacuation du lave-vaisselle à la bonne hauteur
Une fois la hauteur d’évacuation définie selon la notice de votre appareil, généralement entre 40 et 100 cm du sol, la mise en œuvre technique demande une rigueur particulière sur les pentes et les diamètres pour assurer la longévité de l’installation.
Pente d’évacuation du lave-vaisselle et longueur du flexible
La pente d’évacuation d’un lave-vaisselle doit être au minimum de 1 cm par mètre : c’est le secret d’un bon écoulement gravitaire. Sans cela, les graisses stagnent et bouchent le conduit. Mes équipes utilisent systématiquement un niveau à bulle pour valider ce point.
Le flexible livré avec l’appareil mesure généralement 1,5 mètre, longueur suffisante dans la majorité des cuisines. Au-delà, utilisez une rallonge homologuée par le fabricant : selon les modèles, Bosch ou Whirlpool autorisent des longueurs totales de 3 à 4 mètres avec la pièce adaptée. Dépasser la longueur maximale indiquée par le fabricant provoque une usure prématurée de la pompe de vidange.
Un tuyau trop long favorise aussi les dépôts de calcaire. L’eau stagne dans les zones de contre-pente. Cela finit par créer des mauvaises odeurs tenaces dans toute la pièce, un problème récurrent sur les rénovations mal supervisées.
Fixez le tuyau au mur avec des colliers Atlas. Cela évite les vibrations et les déboîtements accidentels lors des cycles de vidange. Nous avons déjà constaté des dégâts des eaux suite à un simple tuyau baladeur.
Évitez les coudes à 90 degrés trop serrés. Préférez deux coudes à 45 degrés pour fluidifier le passage de l’eau chargée de résidus. Cette configuration limite les turbulences et les risques d’engorgement structurels.
- Pente minimale de 1 cm/m
- Flexible fourni : généralement 1,5 m (rallonge homologuée possible jusqu’à 3-4 m selon le modèle)
- Fixation murale obligatoire
- Utilisation de coudes à 45°
Diamètre, garde d’eau et raccordement sur évier
Le raccordement sur le siphon de l’évier est fréquent. C’est une solution gain de place efficace. La protection contre le reflux est assurée par la boucle haute du flexible (col de cygne) et le clapet interne intégré à la pompe de la plupart des appareils. Vérifiez dans la notice si votre modèle requiert un clapet externe supplémentaire.
Le diamètre DN 40 est impératif pour la canalisation de collecte fixe, conformément au NF DTU 60.11. Un branchement en 32 mm est insuffisant pour le débit de sortie. Nous constatons souvent des fuites au niveau des joints avec des diamètres trop petits, car la pression est trop forte.
La garde d’eau du siphon doit être vérifiée régulièrement. Si elle s’évapore, les gaz d’égout remontent. C’est souvent le cas après une longue absence ou des vacances prolongées dans des résidences secondaires de Loire-Atlantique.
Une boucle haute insuffisante du flexible ou un raccordement trop bas sur le siphon d’évier est la cause la plus fréquente des reflux d’eaux sales dans le lave-vaisselle.
Vérifiez que l’embout de connexion est bien serré avec un collier inox. Un simple emboîtement finit toujours par lâcher sous la pression de l’eau chaude. La sécurité de votre installation dépend de ce petit accessoire de serrage.
Positionnez le siphon de manière accessible. En cas de bouchon, vous devez pouvoir le dévisser sans démonter toute la cuisine intégrée. L’accessibilité est un critère de maintenance que mes techniciens privilégient systématiquement sur le terrain.

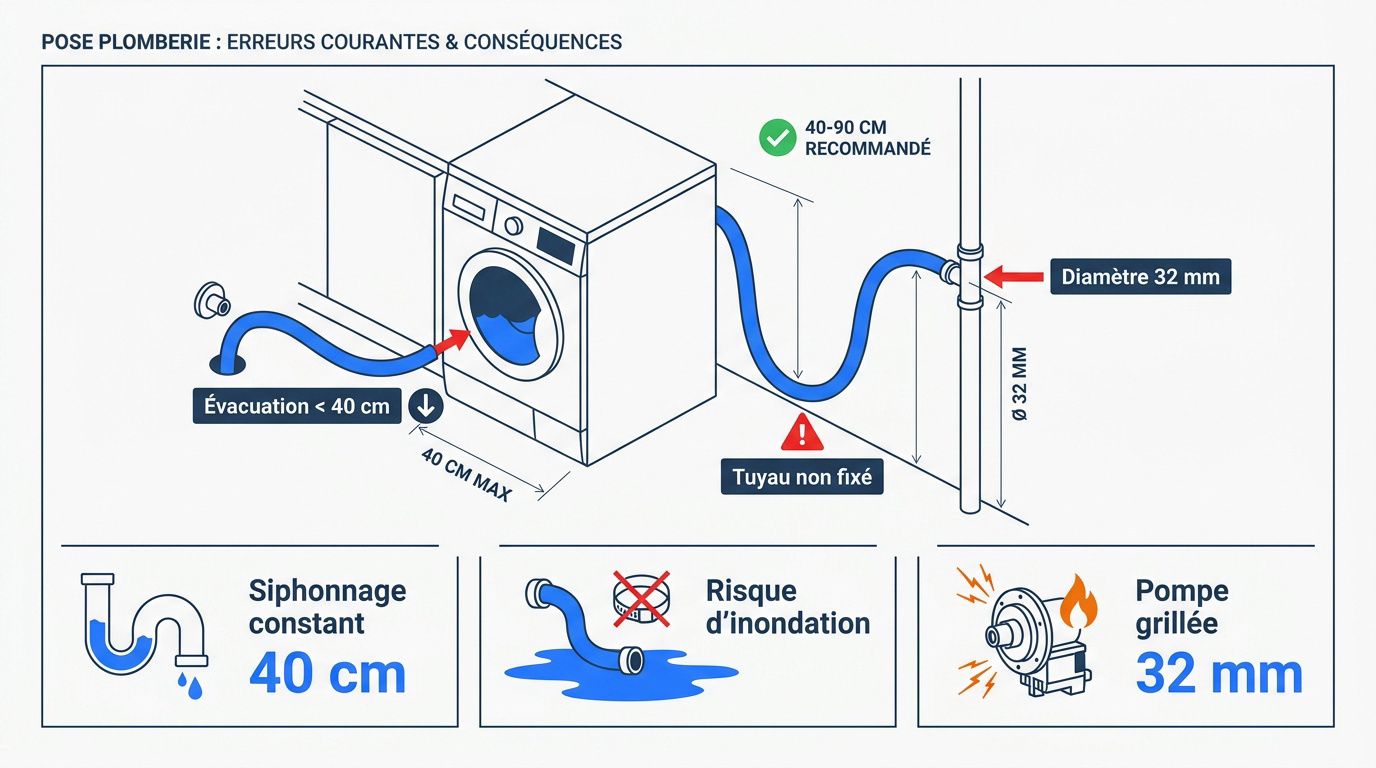

Les 5 erreurs fréquentes sur l’évacuation du lave-vaisselle
L’expérience de terrain montre que de petits oublis lors de l’installation génèrent souvent des pannes coûteuses ou des désagréments olfactifs évitables. Une mauvaise configuration peut réduire la durée de vie de votre pompe de vidange ou provoquer des sinistres dans votre cuisine.
Erreurs de pose et retours de chantier
Une évacuation sous 40 cm provoque un siphonnage constant. À Nantes, mon équipe a dépanné une cliente dont l’appareil ne finissait jamais son cycle. L’eau s’écoulait au fur et à mesure du remplissage.
L’absence de fixation du tuyau souple est un risque majeur. Sans attache, le tuyau bouge et finit par sortir de la canne. À Vannes, une cuisine neuve a été inondée car le tuyau a sauté pendant la nuit.
Utiliser un diamètre de 32 mm bride la vidange. La pompe force et finit par griller prématurément. Mes techniciens ont remplacé trois moteurs l’an dernier à cause de cette erreur de plomberie.
FAQ : hauteur évacuation lave-vaisselle
Le raccordement de la vidange d’un lave-vaisselle nécessite une rigueur technique absolue pour prévenir tout reflux ou désamorçage de pompe. Voici les réponses directes aux questions que mon équipe reçoit le plus souvent lors des interventions sur les chantiers de rénovation dans le Grand Ouest.
Maîtriser la hauteur d’évacuation d’un lave-vaisselle selon la notice du fabricant, en visant idéalement la cote centrale de 52 cm, prévient les reflux et l’usure de la pompe. Finalisez votre installation avec une canalisation fixe en DN 40 et des fixations robustes pour sécuriser votre chantier durablement. Le respect des prescriptions du NF DTU 60.1 et du NF DTU 60.11 garantit la longévité de votre électroménager.
