Calculer un escalier en colimaçon avec précision

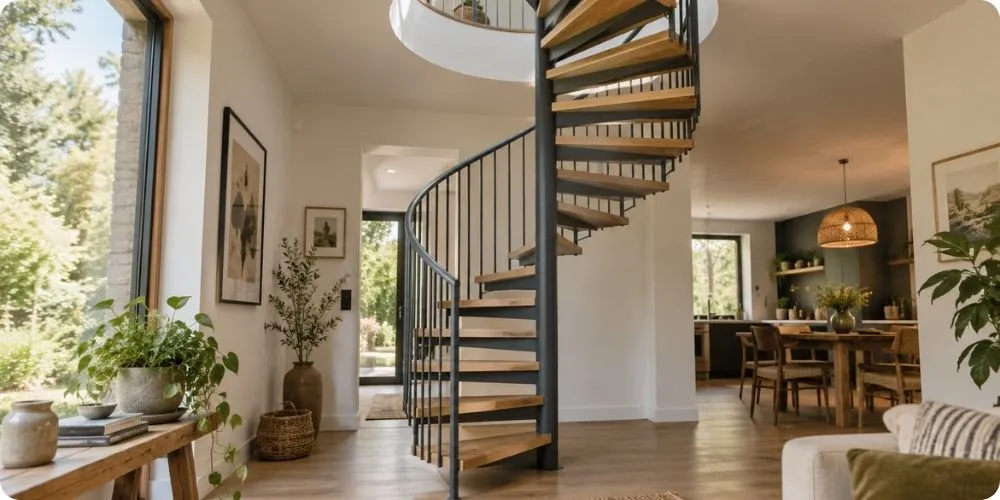

L’escalier en colimaçon, c’est la solution parfaite pour ceux qui veulent optimiser l’espace tout en ajoutant une touche d’élégance à leur intérieur. Son atout principal ? Son encombrement réduit, ce qui en fait un choix idéal pour les petites surfaces. Mais attention, pour qu’il soit à la fois pratique et sécurisé, il faut bien calculer ses dimensions.

Dans ce guide, je vous accompagne pas à pas pour calculer un escalier en colimaçon, du nombre de marches à l’angle de rotation, en passant par le choix des matériaux et les normes à respecter. C’est parti !

Paramètres essentiels à considérer

Hauteur totale à franchir

La hauteur totale correspond à la distance entre le sol fini et le palier supérieur. Une mesure précise est primordiale pour assurer un calcul juste du nombre de marches, en tenant compte des variations possibles dues aux finitions du sol ou aux épaisseurs des revêtements.

Comment calculer le nombre de marches ?

La formule de base pour déterminer le nombre de marches est :

Nombre de marches = Hauteur totale / Hauteur d’une marche

Cependant, pour garantir un confort optimal, la hauteur de chaque marche doit respecter les normes ergonomiques (généralement entre 16 et 18 cm). Une hauteur excessive rendrait l’escalier trop raide, tandis qu’une hauteur trop faible augmenterait le nombre de marches et l’encombrement global.

Exemples :

Pour une hauteur de 270 cm avec des marches de 18 cm : 270 / 18 = 15 marches.
Pour une hauteur de 300 cm avec des marches de 17 cm : 300 / 17 ≈ 17 marches.

Ajustements et contraintes à prendre en compte

Hauteur libre sous plafond : S’assurer que l’échappée (distance entre une marche et le plafond) reste supérieure à 2 mètres pour éviter tout risque de collision.
Reculement de l’escalier : La longueur occupée au sol dépend directement du giron des marches, qui doit être en adéquation avec la hauteur choisie.
Inclinaison de l’escalier : Une pente idéale pour un escalier en colimaçon est comprise entre 30° et 35°. Un angle trop faible allongerait l’escalier et réduirait le confort de circulation.

Une fois ces paramètres bien définis, il est recommandé d’utiliser un simulateur ou un logiciel de conception pour visualiser l’implantation et valider l’ergonomie de l’escalier colimaçon avant de le construire.

Diamètre et encombrement au sol

Le diamètre d’un escalier en colimaçon est un paramètre clé qui influence non seulement son empreinte au sol mais aussi son confort d’utilisation. Un diamètre trop réduit peut entraîner un giron insuffisant, rendant l’escalier inconfortable à monter. À l’inverse, un diamètre trop grand augmentera l’encombrement, ce qui peut poser problème dans un espace restreint.

Le diamètre doit être choisi en fonction de l’espace disponible et de la largeur des marches, qui doit permettre un appui suffisant du pied tout en assurant une montée fluide.

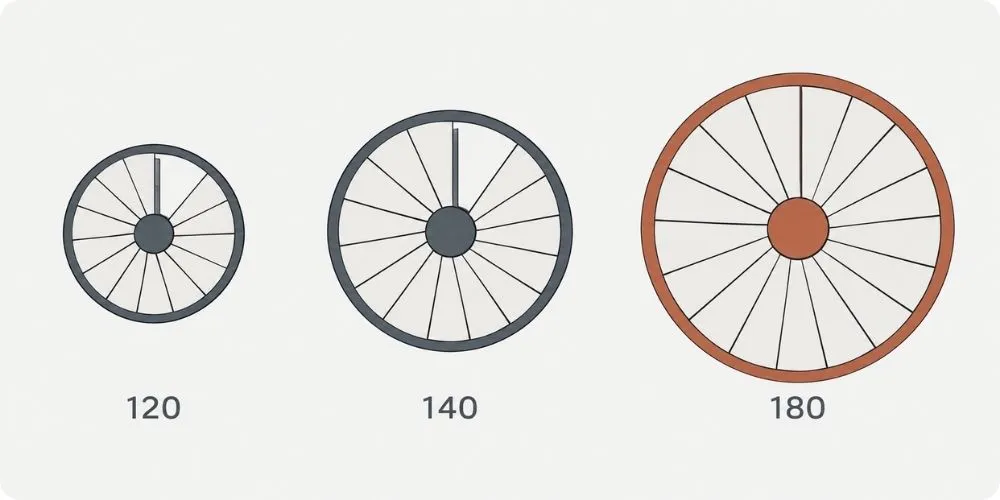

Exemples de diamètres fréquents et leurs caractéristiques :

120 cm : Idéal pour les petits espaces, mais les marches seront plus étroites, ce qui peut réduire le confort.
140 cm : Un bon compromis entre encombrement et confort de passage.
160 cm à 180 cm : Plus spacieux, offrant une montée plus fluide et un meilleur appui pour les pieds.

Calcul de l’empreinte au sol :

L’aire occupée par l’escalier se calcule à l’aide de la formule suivante : Aire = π × (Rayon)²

Exemple pour un escalier de 140 cm de diamètre :

Rayon = 70 cm
Aire = 3,14 × (70)² = 1,54 m²

Un diamètre supérieur implique une plus grande aire occupée au sol, ce qui doit être pris en compte lors de l’aménagement de l’espace. Par ailleurs, le diamètre influence aussi l’angle de rotation des marches, qui doit être adapté pour garantir une montée agréable.

Forme et dimensions de la trémie

La trémie correspond à l’ouverture pratiquée dans le plancher pour permettre le passage de l’escalier. Son dimensionnement doit être optimisé pour garantir une circulation aisée et éviter toute contrainte structurelle excessive.

Formes de trémies et leurs spécificités

Carrée : Facile à réaliser, elle offre une grande adaptabilité aux différentes configurations de plancher.
Ronde : Plus esthétique et harmonieuse, elle est cependant plus complexe à concevoir et nécessite un diamètre suffisant pour un passage fluide.
Rectangulaire : Idéale lorsque l’espace est limité en largeur, elle permet un meilleur alignement avec l’aménagement intérieur.

Dimensions minimales recommandées

Le dimensionnement de la trémie d’un escalier colimaçon dépend du diamètre de ce dernier. Voici des recommandations courantes pour calculer un escalier en colimaçon :

Escalier de 120 cm de diamètre → Trémie minimale : 130 x 130 cm
Escalier de 140 cm de diamètre → Trémie minimale : 150 x 150 cm
Escalier de 180 cm de diamètre → Trémie minimale : 190 x 190 cm

Un jeu de 5 à 10 cm autour du diamètre de l’escalier est conseillé pour assurer un dégagement suffisant et éviter toute sensation d’étroitesse.

Précautions à prendre

Évaluation de la structure porteuse : Avant de découper la trémie, il est essentiel de vérifier que la structure du plancher peut supporter la charge supplémentaire.
Respect des hauteurs sous plafond : Une hauteur minimale de 200 cm doit être conservée entre les marches et le plafond.
Sécurité et finitions : L’installation d’un garde-corps ou d’une bordure sur le pourtour de la trémie est fortement recommandée pour éviter tout risque de chute.

Calcul des dimensions des marches

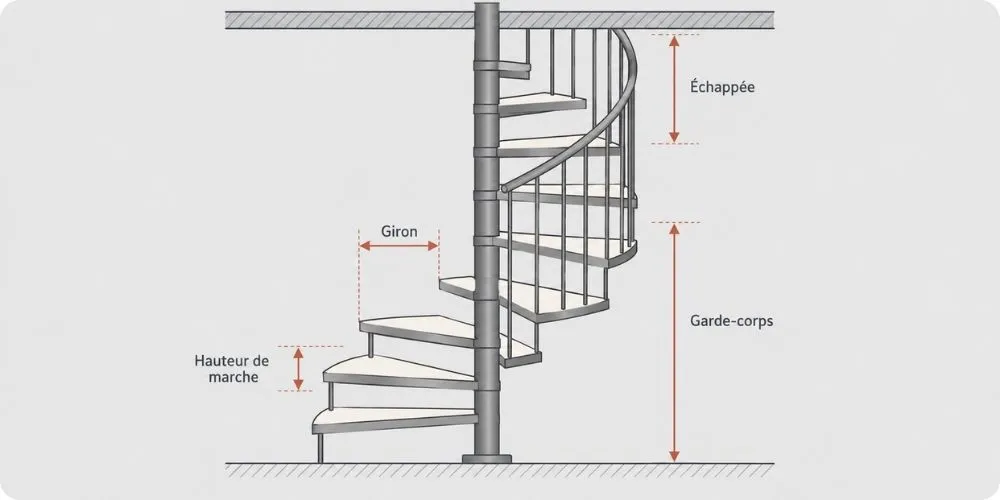

Hauteur des marches (contremarches)

Une hauteur de marche entre 16 et 18 cm est idéale pour une montée agréable. La formule de Blondel aide à trouver le bon équilibre :

Formule de Blondel : 2H + G = 63 cm ± 1 cm

Si la hauteur de marche est de 17 cm, le giron optimal est de 29 cm.
Si la hauteur de marche est de 18 cm, le giron recommandé est de 27 cm.

Profondeur des marches (giron)

Un bon giron (profondeur des marches) assure un appui stable du pied. Il se situe généralement entre 23 cm et 30 cm.

Angle de rotation des marches

L’angle de rotation est calculé comme suit : Angle par marche = 360° / Nombre de marches

Exemples :

15 marches → 24° de rotation par marche.
12 marches → 30° de rotation par marche.

Normes et réglementations à respecter

Largeur minimale et sécurité des garde-corps

Largeur recommandée : au moins 80 cm
Hauteur minimale du garde-corps : 90 cm
Espacement maximal entre les barreaux : 11 cm

Hauteur libre sous plafond (échappée)

Minimum requis : 2 m pour éviter de se cogner la tête.

A lire aussi : Guide complet sur les escaliers : types, sécurité et accessoires essentiels

Matériaux et impact sur le calcul des dimensions

Le choix du matériau influe directement sur la conception, la solidité, le poids et l’entretien de l’escalier en colimaçon. Chaque matériau possède ses avantages et contraintes, qui doivent être pris en compte pour calculer un escalier en colimaçon.

Matériau	Avantages	Inconvénients	Poids moyen par m²	Épaisseur standard des marches
Bois	Chaleureux, esthétique, facile à travailler	Sensible à l’humidité, nécessite un entretien régulier	20-40 kg/m² (selon essence)	4-6 cm
Métal (acier ou aluminium)	Résistant, moderne, structure fine	Peut être bruyant, nécessite un traitement antirouille	50-80 kg/m² (acier) / 20-30 kg/m² (alu)	3-5 cm
Béton	Ultra robuste, durable, idéal pour l’extérieur	Très lourd, difficile à modifier après construction	150-250 kg/m²	8-12 cm
Verre (feuilleté de sécurité)	Design moderne, sensation de légèreté	Coût élevé, nécessite une fixation spéciale	30-50 kg/m²	2-4 cm (double ou triple vitrage)

Exemples concrets de calcul d’escalier en colimaçon

Petit espace (diamètre 120 cm, hauteur 250 cm)

Dans un espace restreint, chaque centimètre compte pour calculer un escalier en colimaçon. Avec un diamètre de 120 cm, l’escalier occupe peu de place mais reste fonctionnel.

Hauteur de marche : 18 cm
Nombre de marches : 250 / 18 = 14 (arrondi)
Angle de rotation par marche : 360° / 14 ≈ 26°

Ce type d’escalier est parfait pour un studio ou un petit duplex.

Escalier sur mesure pour 300 cm de hauteur

Pour une hauteur plus importante, il faut trouver un équilibre entre confort et encombrement.

Hauteur de marche : 17 cm
Nombre de marches : 300 / 17 = 17 (arrondi)
Angle de rotation par marche : 360° / 17 ≈ 21°

Un diamètre plus grand (140 cm ou plus) est recommandé pour plus de confort. Cet escalier conviendrait bien à une maison individuelle où l’espace n’est pas une contrainte majeure.

Finalisez votre projet d’escalier en colimaçon avec succès

Concevoir un escalier en colimaçon ne s’improvise pas, mais en suivant ces étapes, vous aurez toutes les clés pour réussir votre projet. Un bon calcul des dimensions garantit non seulement une montée agréable, mais aussi une parfaite intégration à votre intérieur.

Que ce soit pour une rénovation ou une nouvelle construction, pensez à utiliser un calculateur en ligne pour calculer un escalier en colimaçon et tester différentes configurations avant de vous lancer. Et surtout, choisissez les bons matériaux pour un escalier aussi esthétique que fonctionnel !
